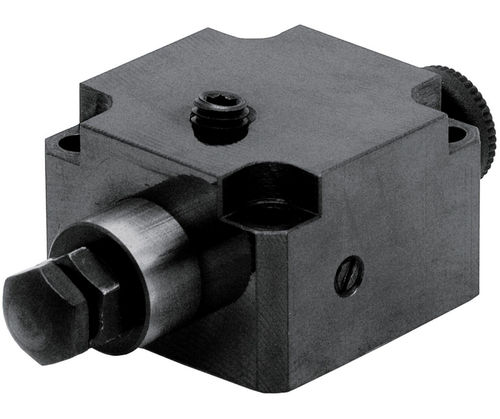

Support pour pièces BJ351-A

en acier au carboneen matière plastiquehorizontal

Aperçu du produit
Ce support de pièce horizontal est conçu pour empêcher les vibrations (chatter) et la déformation de la pièce pendant l'usinage. Poussez ou tirez le bouton pour rétracter le piston lors du chargement, réglez la broche à la position de contact souhaitée et verrouillez avec la vis à tête sphérique. Le corps et la broche réglable sont en acier 1045 avec finition oxyde noir ; le bouton est en polyamide.

Caractéristiques clés

• Évite les vibrations et la déviation de la pièce
• Piston rétractable et broche réglable pour un chargement facilité (bouton à pousser/tirer)
• Contact verrouillable par vis à tête sphérique
• Corps et broche réglable : acier 1045 finition oxyde noir
• Bouton : polyamide

Options de pièces

• BJ351-06001A (SKU 142662) : Filetage M6x1.00, Course S = 6 mm, Capacité de support = 340 lbs, Couple recommandé = 2.6 ft/lbs
• BJ351-08001A (SKU 142663) : Filetage M8x1.25, Course S = 10 mm, Capacité de support = 560 lbs, Couple recommandé = 5.9 ft/lbs
• BJ351-12001A (SKU 142664) : Filetage M12x1.75, Course S = 20 mm, Capacité de support = 1120 lbs, Couple recommandé = 16.2 ft/lbs

Médias
Une vidéo produit et un PDF de spécifications sont disponibles pour ce produit (voir section médias).

Caractéristiques techniques

• Modèle / désignation : BJ351-A
• Type : Support de pièce horizontal, à ressort
• Matériau du corps : acier 1045 finition oxyde noir
• Matériau de la broche réglable : acier 1045 finition oxyde noir
• Matériau du bouton : polyamide
• Fonctionnement : pousser/tirer le bouton pour rétracter le piston ; régler la broche et verrouiller avec la vis à tête sphérique
• Options de filetage/tailles disponibles : M6, M8, M12 (voir Options de pièces)
• Capacités de support par SKU : 340 lbs (BJ351-06001A), 560 lbs (BJ351-08001A), 1120 lbs (BJ351-12001A)
• Couples de serrage recommandés par SKU (ft/lbs) : 2.6 (M6), 5.9 (M8), 16.2 (M12)
