Amplificateur d'air variable 6234DX

réglablepour la ventilation et l'évacuationpour haute température

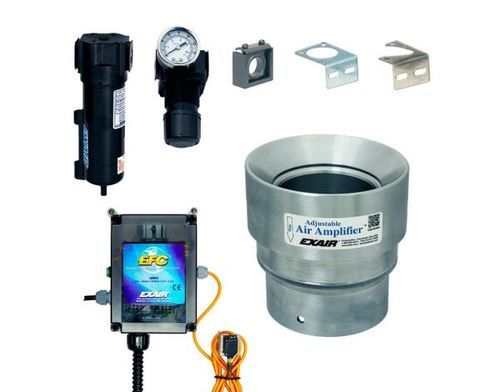

Présentation Les kits Deluxe Adjustable Air Amplifier™ comprennent un amplificateur d'air réglable, EFC™ (contrôle électronique du débit), jeu de cales, séparateur-filtre et régulateur de pression avec coupleur. Les amplificateurs d'air aspirent de grands volumes d'air ambiant en utilisant l'effet Coanda pour produire des débits de sortie à haut volume et haute vélocité, adaptés à la circulation d'air, l'extraction de fumées et le déplacement de matériaux légers. La force et le débit se règlent en tournant l'extrémité d'échappement pour ouvrir ou fermer l'entrefer continu ; la bague moletée verrouille la position lorsqu'elle est serrée. Les appareils sont disponibles en aluminium ou en acier inoxydable pour la restauration, les hautes températures (jusqu'à 400°F / 204°C) et les environnements corrosifs.

Applications

• Extraction de fumées et gaz de soudage
• Refroidissement de pièces et outillages chauds
• Séchage de pièces et ensembles humides
• Nettoyage de pièces usinées
• Distribution de chaleur dans fours et moules
• Ventilation d'espaces confinés
• Assistance aux systèmes d'aspiration de poussières
• Évacuation de vapeurs de cuves et process

Avantages Par rapport aux ventilateurs :

• Compact, léger et portable
• Pas d'électricité requise
• Pas de pièces mobiles—entretien minimal
• Extrémités facilement raccordables à des gaines
• Mise en marche/arrêt instantanée
• Force et débit variables par réglage continu
• Pas d'interférences RF

Par rapport aux venturis et éjecteurs :

• Plus grande aspiration d'air pour une consommation d'air comprimé inférieure
• Rapports d'amplification de débit supérieurs
• Pas d'obstructions internes susceptibles de s'encrasser
• Conforme aux recommandations OSHA sur pression et bruit
• Fonctionnement discret

Systèmes Les amplificateurs sont proposés en trois versions : Amplificateur seul ; Kit (inclut séparateur-filtre et régulateur de pression avec coupleur) ; Kit Deluxe (inclut EFC™, séparateur-filtre et régulateur de pression avec coupleur). Diamètres de sortie disponibles : 3/4" (19 mm), 1-1/4" (32 mm), 2" (51 mm), 3" (76 mm), 4" (102 mm).

Performances (Kits Deluxe testés à 80 PSIG / 5,5 BAR)

• 6230DX, 6240DX — Consommation 8.9 SCFM / 252 SLPM | Ratio 10 | Sortie 89 SCFM / 2,520 SLPM | À 6" (152 mm) 267 SCFM / 7,560 SLPM | Niveau sonore 78 dBA
• 6231DX, 6241DX — Consommation 12.9 SCFM / 365 SLPM | Ratio 16 | Sortie 206 SCFM / 5,833 SLPM | À 6" 618 SCFM / 17,500 SLPM | Niveau sonore 81 dBA
• 6232DX, 6242DX — Consommation 21.5 SCFM / 608 SLPM | Ratio 20 | Sortie 430 SCFM / 12,176 SLPM | À 6" 1,290 SCFM / 36,529 SLPM | Niveau sonore 82 dBA
• 6233DX, 6243DX — Consommation 35.2 SCFM / 997 SLPM | Ratio 22 | Sortie 774 SCFM / 21,917 SLPM | À 6" 2,323 SCFM / 65,780 SLPM | Niveau sonore 83 dBA
• 6234DX, 6244DX — Consommation 50 SCFM / 1,416 SLPM | Ratio 24 | Sortie 1,200 SCFM / 33,980 SLPM | À 6" 3,600 SCFM / 101,941 SLPM | Niveau sonore 84 dBA

Fonctionnement L'air comprimé entre dans une chambre annulaire, puis est calibré par une bague de buse formant un flux primaire à haute vélocité. Ce flux adhère au profil Coanda vers la sortie et crée une zone basse pression au centre, entraînant l'air ambiant. Le flux combiné s'échappe en un débit de sortie à haut volume et haute vélocité.

Galerie / Exemples Images produit des kits Deluxe en aluminium et acier inoxydable et photos d'application montrant séchage, refroidissement, extraction de poussières et fumées.

Caractéristiques / spécifications techniques

• Marque: EXAIR
• Contenu du kit : amplificateur d'air réglable, EFC™ (contrôle électronique du débit), jeu de cales, séparateur-filtre et régulateur de pression avec coupleur
• Matériaux : aluminium ou acier inoxydable (inox pour l'alimentation, environnements corrosifs et températures élevées)
• Température max recommandée (option inox) : jusqu'à 400°F / 204°C
• Réglage : entrefer d'échappement continuellement réglable via bague moletée (verrouille en serrant)
• Diamètres de sortie : 3/4" (19 mm), 1-1/4" (32 mm), 2" (51 mm), 3" (76 mm), 4" (102 mm)
• Familles et exemples de modèles : Aluminum Only (6040–6044), Aluminum Kit (6240–6244), Deluxe Aluminum Kit (6240DX–6244DX), Stainless Only (6030–6034), Stainless Kit (6230–6234), Deluxe Stainless Kit (6230DX–6234DX)
• Performances : voir valeurs d'exemple à 80 PSIG / 5,5 BAR
• Applications typiques : extraction de fumées, refroidissement, séchage, nettoyage de pièces, distribution de chaleur en fours/moules, ventilation d'espaces confinés, collecte de poussières, évacuation de vapeurs de cuves
