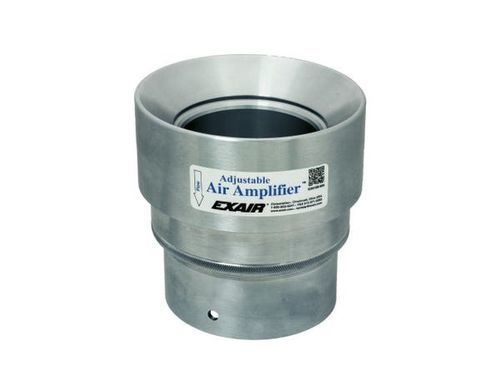

Amplificateur d'air réglable 6043

pour la ventilation et l'évacuationvariablepour haute température

Description La force et le débit de l'Amplificateur d'air réglable Adjustable Air Amplifier™ se modifient en tournant l'extrémité d'échappement (avec la bague moletée desserrée) pour ouvrir ou fermer l'entrefer d'air continu. Une fois la performance souhaitée obtenue, la bague moletée se resserre pour verrouiller le réglage. Tirant parti de l'effet Coanda, ces amplificateurs d'air offrent une solution simple et économique pour faire circuler l'air, évacuer fumées et vapeurs, refroidir ou sécher des pièces, et répartir la chaleur. Disponibles en aluminium ou en acier inoxydable pour la restauration, les températures élevées (jusqu'à 400 °F / 204 °C) et les milieux corrosifs. Matériaux, options de fixation (brides) et tailles sur demande.

Applications

• Extraction de fumées de soudage
• Refroidissement de pièces chaudes
• Séchage de pièces humides
• Nettoyage de pièces usinées
• Répartition de la chaleur dans fours et moules
• Ventilation d'espaces confinés
• Collecte de poussières
• Évacuation de vapeurs de cuves

Avantages Par rapport aux ventilateurs :

• Compact, léger et portable
• Pas d'électricité requise au point d'utilisation (utilise de l'air comprimé)
• Pas de pièces en mouvement — maintenance minimale
• Extrémités facilement raccordables en gaine
• Commande marche/arrêt instantanée et force/débit variables
• Aucune interférence RF

Par rapport aux venturis et éjecteurs :

• Amplification du débit supérieure avec une consommation d'air comprimé plus faible
• Pas d'obstruction interne
• Conforme aux exigences OSHA en pression et bruit ; fonctionnement silencieux

Systèmes Les Amplificateurs d'air réglables sont disponibles en unités seules ou en kits. Exemples de types de systèmes et séries de modèles (représentatifs) :
Types de modèles :
- Amplificateur d'air réglable seul
- Kits Amplificateur d'air réglable (incluent amplificateur, séparateur filtre et régulateur de pression avec coupleur)
- Kits Deluxe Amplificateur d'air réglable (incluent amplificateur, régulation de débit électronique EFC, séparateur filtre et régulateur de pression avec coupleur)

Numéros de modèle représentatifs par diamètre de sortie :
Model | Diamètre de sortie | Exemples de références
Aluminum Adjustable Air Amplifier Only | 3/4" (19mm) / 1-1/4" (32mm) / 2" (51mm) / 3" (76mm) / 4" (102mm) | 6040 / 6041 / 6042 / 6043 / 6044
Aluminum Adjustable Air Amplifier Kit | 3/4" / 1-1/4" / 2" / 3" / 4" | 6240 / 6241 / 6242 / 6243 / 6244
Stainless Steel Adjustable Air Amplifier Only | 3/4" / 1-1/4" / 2" / 3" / 4" | 6030 / 6031 / 6032 / 6033 / 6034
Stainless Steel Adjustable Air Amplifier Kit | 3/4" / 1-1/4" / 2" / 3" / 4" | 6230 / 6231 / 6232 / 6233 / 6234

Performances (extrait, testées à 80 PSIG / 5,5 BAR, 0.002" d'entrefer) Valeurs d'exemple (modèles sélectionnés) :
Groupe modèle | Consommation d'air (SCFM) | Rapport d'amplification | Volume d'air à la sortie (SCFM) | Niveau sonore (dBA)
6030, 6230, 6040, 6240 | 8.9 SCFM | 10 | 89 SCFM | 78 dBA
6031, 6231, 6041, 6241 | 12.9 SCFM | 16 | 206 SCFM | 81 dBA
6032, 6232, 6042, 6242 | 21.5 SCFM | 20 | 430 SCFM | 82 dBA
6033, 6233, 6043, 6243 | 35.2 SCFM | 22 | 774 SCFM | 83 dBA
6034, 6234, 6044, 6244 | 50 SCFM | 24 | 1,200 SCFM | 84 dBA

Caractéristiques techniques

• Dénomination commerciale : Adjustable Air Amplifier™
• Référence / code produit montré en exemple : P6030 (produit configurable)
• Matériaux disponibles : Aluminium ou acier inoxydable (inox adapté à la restauration, hautes températures et milieux corrosifs)
• Diamètres de sortie disponibles : 3/4" (19 mm), 1-1/4" (32 mm), 2" (51 mm), 3" (76 mm), 4" (102 mm)
• Principe de fonctionnement : Effet Coanda — l'air primaire à grande vitesse induit un important flux d'air ambiant
• Réglage : Entrefer d'air continu ajustable par rotation de l'extrémité d'échappement ; la bague moletée verrouille le réglage
• Conditions de test pour les données de performance : valeurs indiquées à 80 PSIG (5,5 BAR) avec un entrefer de 0,002" (0,05 mm)
• Usages typiques : refroidissement, séchage, élimination de fumées/vapeurs, nettoyage de pièces, distribution d'air dans fours/moules, ventilation d'espaces confinés
