Amplificateur d'air variable 120224DX

pour la ventilation et l'évacuationpour haute température

Aperçu
Les kits Deluxe Super Air Amplifier 94 fournissent un débit d'air volumétrique élevé et une vitesse de sortie élevée en utilisant une faible quantité d'air comprimé. Basés sur l'effet Coanda, ces amplificateurs entraînent de grands volumes d'air ambiant pour générer des débits de sortie jusqu'à environ 25× la consommation d'air comprimé. Les extrémités d'aspiration et de refoulement peuvent être gainées ; les unités sont silencieuses, compactes et demandent peu d'entretien.

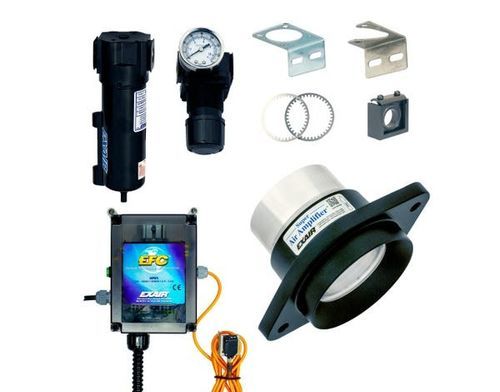

Contenu du kit Deluxe

• Super Air Amplifier 94
• EFC 94 (régulation électronique de débit)
• Jeu de cales (shim set)
• Séparateur-filtre
• Détendeur de pression avec coupleur

Applications

• Évacuation de fumées de soudage
• Refroidissement de pièces chaudes
• Séchage de pièces et processus humides
• Nettoyage de pièces usinées
• Distribution de chaleur dans fours et moules
• Ventilation d'espaces confinés
• Collecte de poussières en poste de travail
• Évacuation de vapeurs de cuves

Avantages

• Par rapport aux ventilateurs :
  • Classement pour environnements jusqu'à 700 °F (374 °C)
  • Compact, léger et portable
  • Pas besoin d'alimentation électrique
  • Pas de pièces mobiles et maintenance minimale
  • Les deux extrémités sont facilement gainables
  • Marche/arrêt instantané
  • Force et débit variables via l'EFC
  • Pas d'interférences RF
• Par rapport aux venturis et éjecteurs :
  • Plus d'air pour une consommation d'air comprimé plus faible
  • Amplification de débit supérieure
  • Pas d'obstructions internes
  • Respecte les exigences OSHA en pression et bruit
  • Fonctionnement silencieux

Modèles et systèmes
Disponibles en versions amplificateur seul, kit et deluxe kit. Diamètres de sortie : 3/4" (19 mm) — modèle 120020 / kit 120220 / deluxe 120220DX ; 1-1/4" (32 mm) — modèle 120021 / kit 120221 / deluxe 120221DX ; 2" (51 mm) — modèle 120022 / kit 120222 / deluxe 120222DX ; 4" (102 mm) — modèle 120024 / kit 120224 / deluxe 120224DX ; 8" (203 mm) — modèle 120028 / kit 120228 / deluxe 120228DX. Jeux de cales disponibles pour chaque taille.

Performance (80 PSIG / 5,5 BAR)

• 120020 — Consommation 6,1 SCFM (173 SLPM) ; Amplification ≈12× ; Débit sortie 73 SCFM (2,066 SLPM) ; Débit à 6" 219 SCFM (6,198 SLPM) ; Bruit 69 dBA
• 120021 — Consommation 8,1 SCFM (229 SLPM) ; Amplification ≈18× ; Débit sortie 146 SCFM (4,132 SLPM) ; Débit à 6" 436 SCFM (12,339 SLPM) ; Bruit 72 dBA
• 120022 — Consommation 15,5 SCFM (439 SLPM) ; Amplification ≈22× ; Débit sortie 341 SCFM (9,650 SLPM) ; Débit à 6" 1,023 SCFM (28,951 SLPM) ; Bruit 72 dBA
• 120024 — Consommation 29,2 SCFM (826 SLPM) ; Amplification ≈25× ; Débit sortie 730 SCFM (20,659 SLPM) ; Débit à 6" 2,190 SCFM (61,977 SLPM) ; Bruit 73 dBA
• 120028 — Consommation 120 SCFM (3,396 SLPM) ; Amplification ≈25× ; Débit sortie 3,000 SCFM (84,900 SLPM) ; Débit à 6" 9,000 SCFM (254,700 SLPM) ; Bruit 88 dBA

Principe de fonctionnement
L'air comprimé passe par une buse annulaire à haute vitesse. Le jet primaire suit le profil Coanda et crée une zone de basse pression qui entraîne l'air ambiant. Les flux combinés s'échappent sous forme d'un flux de grande capacité et haute vitesse, adapté au soufflage, séchage, refroidissement et ventilation.

Caractéristiques techniques

• Nom commercial / Modèle : Super Air Amplifier 94 Deluxe Kit
• Fabricant / Marque : EXAIR
• Référence / SKU : P120220DX
• Inclus : Super Air Amplifier 94, EFC 94, jeu de cales, séparateur-filtre, détendeur avec coupleur
• Diamètres de sortie : 3/4" (19 mm), 1-1/4" (32 mm), 2" (51 mm), 4" (102 mm), 8" (203 mm)
• Amplification de débit : jusqu'à ~25× (selon modèle et pression)
• Environnement d'utilisation : jusqu'à 700 °F (374 °C)
• Pas de pièces mobiles ; compact et portable ; extrémités aspirantes et de refoulement gainables
• Usages typiques : ventilation fumées/vapeurs, refroidissement, séchage, nettoyage, distribution de chaleur, ventilation d'espaces confinés, collecte de poussières
• Prix affiché sur la page : 2 121 USD
• Pays de fabrication : USA
