Amplificateur d'air variable 121221DX

pour la ventilation et l'évacuationréglablepour haute température

Aperçu

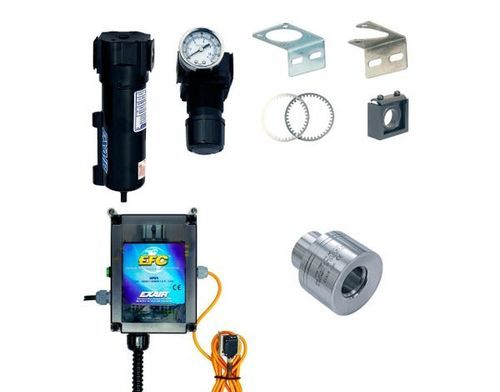

Les kits Deluxe comprennent un amplificateur d'air haute température, un jeu de cales, un filtre-séparateur, un régulateur de pression (avec raccord) et un EFC Electronic Flow Control. Les amplificateurs d'air haute température sont homologués jusqu'à 700°F (374°C). Utilisant l'effet Coanda, un principe de la fluidique, les amplificateurs d'air offrent une méthode compacte et économique pour faire circuler l'air, évacuer fumées, vapeurs et matériaux légers. Silencieux et efficaces, ils peuvent produire des débits de sortie jusqu'à 25 fois leur consommation d'air comprimé.

Applications

• Extraction de fumées de soudage
• Refroidissement de pièces chaudes
• Séchage de pièces humides
• Nettoyage de pièces usinées
• Distribution de chaleur dans fours et moules
• Ventilation d'espaces confinés
• Collecte de poussières
• Évacuation de vapeurs de cuve

Avantages
Par rapport aux ventilateurs :

• Compact, léger, portable
• Pas d'alimentation électrique requise
• Pas de pièces mobiles — entretien minimal
• Embouts facilement ductables
• Marche/arrêt instantané
• Force et débit variables
• Pas d'interférences RF

Par rapport aux Venturi et éjecteurs :

• Plus d'air avec une consommation d'air comprimé plus faible
• Amplification de débit supérieure
• Absence d'obstructions internes
• Conforme aux exigences OSHA en pression et bruit
• Fonctionnement silencieux

Systèmes
Systèmes Super Air Amplifier
Les Super Air Amplifier sont disponibles en quatre types de modèles :

• Super Air Amplifier seul
• Kits Super Air Amplifier — incluent un amplificateur, jeu de cales, filtre-séparateur et régulateur de pression (avec raccord)
• Kits Deluxe Super Air Amplifier — incluent un amplificateur, EFC, jeu de cales, filtre-séparateur et régulateur de pression (avec raccord)
• Jeux de cales Super Air Amplifier — incluent (1) .006 in (0.15 mm) et (1) .009 in (0.23 mm) cales en acier inoxydable (le modèle 8 in inclut (1) .015 in (0.39 mm))

Correspondance des modèles (extrait)
Deluxe High Temperature Air Amplifier Kit -> 121221DX (Diamètre de sortie 1-1/4 in)
High Temperature Air Amplifier Kit -> 121221 (Diamètre de sortie 1-1/4 in)

Performances de l'amplificateur haute température (extrait)
Condition d'essai : 80 PSIG (5.5 BAR). Exemple de ligne de performance :
Modèle 121021 : Consommation d'air 8.1 SCFM (229 SLPM), Rapport d'amplification 18, Volume d'air à la sortie 146 SCFM (4,132 SLPM), Volume d'air à 6 in (152 mm) 436 SCFM (12,339 SLPM), Niveau sonore 72 dBA. Testé avec une cale .003 in (0.08 mm).

Caractéristiques techniques

• Référence kit / SKU : 121221DX
• Dénomination commerciale : Deluxe High Temperature Air Amplifier Kit
• Diamètre de sortie (variante du kit montrée) : 1-1/4 in (32 mm)
• Température nominale : jusqu'à 700°F (374°C)
• Composants du kit : amplificateur d'air haute température, jeu de cales, filtre-séparateur, régulateur de pression (avec raccord), EFC Electronic Flow Control
• Principe : utilise l'effet Coanda pour générer des débits de sortie importants
• Amplification de flux : jusqu'à 25 fois la consommation d'air comprimé (selon modèle/cale)
• Exemple de cale de test : .003 in (0.08 mm) utilisée pour les essais de performance
• Avantages : pas d'alimentation électrique requise, pas de pièces mobiles, embouts facilement ductables, marche/arrêt instantané, force et débit variables, faible bruit
• Exemple de performance (autres modèles du catalogue) : voir l'extrait de performance pour le modèle 121021 (valeurs variables selon modèle et cale)
