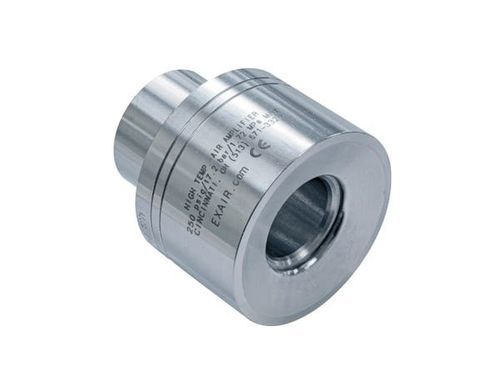

Amplificateur d'air variable 121021

pour haute températurepour la ventilation et l'évacuation

Description
Les amplificateurs d'air haute température sont conçus pour fonctionner jusqu'à 700°F (374°C) et assurent la circulation d'air dans des environnements chauds tels que fours, étuves et grands moules. En exploitant l'effet Coandă, ces amplificateurs entraînent de grands volumes d'air ambiant à l'aide d'une faible quantité d'air comprimé, produisant un flux de sortie à haut débit et haute vitesse à travers une fente d'air fixe. Ils sont silencieux et offrent une forte amplification de débit, générant des flux de sortie jusqu'à 25 fois la consommation d'air comprimé.

Applications

• Évacuation des fumées de soudage
• Refroidissement de pièces chaudes
• Séchage de pièces humides
• Nettoyage de pièces usinées
• Distribution de chaleur dans fours et moules
• Ventilation d'espaces confinés
• Collecte de poussières
• Évacuation des vapeurs en cuve

Avantages
Comparé aux ventilateurs :

• Compact, léger et portable
• Pas d'alimentation électrique requise
• Pas de pièces mobiles — entretien minimal
• Embouts facilement conduits
• Marche/arrêt instantané
• Force et débit variables
• Pas d'interférences RF

Comparé aux venturis et éjecteurs :

• Plus d'air avec une consommation d'air comprimé inférieure
• Amplification de débit supérieure
• Pas d'obstructions internes
• Conforme aux exigences OSHA en pression et bruit
• Fonctionnement silencieux

Systèmes / Types de modèles
Les systèmes Super Air Amplifier comprennent : amplificateur seul ; kits Super Air Amplifier (amplificateur, jeu de cales, séparateur filtrant et régulateur de pression avec coupleur) ; kits Deluxe (EFC, jeu de cales, séparateur filtrant et régulateur avec coupleur) ; jeux de cales Super Air Amplifier (cales en acier inoxydable).

Modèle / Sortie
Modèle : Amplificateur d'air haute température uniquement | Diamètre de sortie : 1-1/4" (32 mm)
Amplificateur d'air haute température uniquement — 121021
Kit amplificateur d'air haute température — 121221
Kit deluxe amplificateur d'air haute température — 121221DX
Jeu de cales Super Air Amplifier — 120321

Performance (80 PSIG / 5,5 BAR)
Performance modèle 121021 (testé avec cale 0,003" / 0,08 mm) : consommation d'air 8,1 SCFM (229 SLPM) ; rapport d'amplification 18 ; débit à la sortie 146 SCFM (4 132 SLPM) ; débit à 6" (152 mm) 436 SCFM (12 339 SLPM) ; niveau sonore 72 dBA.

Dimensions (Modèle 121021)
A : 0,84 in (21 mm)
B : 0,94 in (24 mm)
C : 1,50 in (38 mm)
D : 2,40 in (61 mm)
E : 3,03 in (77 mm)
F : 0,27 in (7 mm)
G : 0,21 in (5 mm)
H : 0,75 in (19 mm)
J : 1,22 in (31 mm)
K : 2,88 in (73 mm)
L : 0,59 in (15 mm)
M : NPT 1/4"

Schéma d'écoulement
Dimensions du profil d'écoulement (Modèle 121021) : A : 2 in (51 mm) ; B : 2,9 in (74 mm) ; C : 4,7 in (119 mm) ; D : 6,5 in (165 mm).

Principe de fonctionnement
L'air comprimé traverse l'orifice d'entrée vers une chambre annulaire puis est étranglé à travers une petite buse annulaire à grande vitesse. Le flux primaire adhère au profil Coandă dirigé vers la sortie, créant une zone de basse pression au centre qui induit l'entraînement d'un grand volume d'air ambiant. Le flux combiné s'échappe en tant que flux de sortie à fort débit et haute vitesse.

Caractéristiques / données techniques

• Modèle (SKU) : 121021
• Dénomination : Amplificateur d'air haute température
• Matériau : Acier inoxydable (St. St.)
• Température nominale : jusqu'à 700°F (374°C)
• Diamètre de sortie : 1-1/4" (32 mm)
• Consommation d'air (à 80 PSIG) : 8,1 SCFM (229 SLPM)
• Rapport d'amplification (à 80 PSIG) : 18
• Débit à la sortie (à 80 PSIG) : 146 SCFM (4 132 SLPM)
• Débit à 6" (152 mm) : 436 SCFM (12 339 SLPM)
• Niveau sonore (à 80 PSIG) : 72 dBA
• Cale de test pour performance : 0,003" (0,08 mm)
• Raccord : 1/4" NPT
• Applications typiques : évacuation de fumées de soudage, refroidissement de pièces chaudes, séchage, distribution de chaleur dans fours/moules, ventilation d'espaces confinés, collecte de poussières, évacuation de vapeurs en cuve
