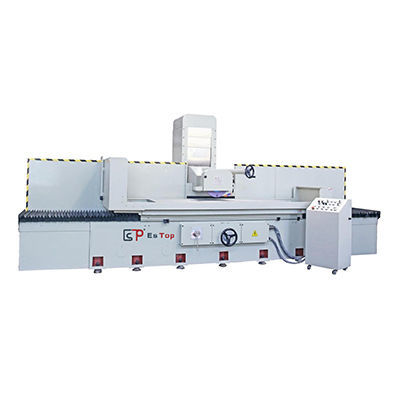

Rectifieuse plane ETD-70150NC

pour pièces à usinerpour pièce de grande dimensionà colonne

Présentation du produit
Rectifieuse plane à colonne mobile ETD-70150NC dédiée au traitement des métaux. Équipée d'une table électromagnétique de 1500 x 700 mm, conçue pour des opérations allant de l'enlèvement matière important aux finitions de précision.

Résumé
Série de rectifieuses planes de type colonne offrant des largeurs de travail adaptées à différents besoins de production. La colonne mobile permet un déplacement Y étendu et une précision de meulage stable pour les pièces de moyenne à grande taille. Convient aux ateliers industriels nécessitant une forte capacité de charge et des vitesses d'avance variables.

Caractéristiques

• Structure base, colonne et table à haute élasticité assurant rigidité et stabilité
• Ergonomie des commandes avec poignées concentrées à l'avant pour faciliter l'utilisation
• Réglage du déplacement transversal accessible depuis le panneau de commande
• Combinaison d'avances manuelles et automatiques pour des cycles de rectification précis et efficaces
• Avance rapide et table électromagnétique haute capacité pour la manutention de pièces lourdes

Tableau technique

• Modèle : ETD-70150NC
• Taille de la table électromagnétique (x*y) : 1500 x 700 mm
• Déplacement X gauche/droite : (modèles associés) 1700 mm
• Déplacement Y avant/arrière : 770 mm
• Distance maximale axe meule - table : 560 mm
• Capacité de charge maximale de la table : 2500 kg
• Rainures en T de la table : 18 x 3 mm
• Vitesse d'avance de la table : 5–30 m/min
• Graduation volant avant/arrière : 0,02/5 mm
• Avance automatique avant/arrière : 0,1–8 mm
• Vitesse rapide avant/arrière (50Hz/60Hz) : 990 / 1190 m/min
• Dimensions maxi meule : Φ350 x 127 x 20–50 mm
• Vitesse meule (50Hz/60Hz) : 1450 / 1740 tr/min
• Graduation volant axe Z : 0,005 / 0,2 mm
• Vitesse rapide montée/descente axe Z : 23 m/min
• Moteur broche : 15 x 4 (HP*P)
• Moteur axe Z : 1/4 x 6 W
• Moteur hydraulique : 7,5 x 6 (HP*P)
• Moteur de refroidissement : 90 W
• Servo avant/arrière (moteur Y) : 1/4 x 6 W
• Dimensions machine (L x l x H) : 4320 x 2600 x 2150 mm
• Poids approximatif (ETD-70150) : ≈5800 kg
