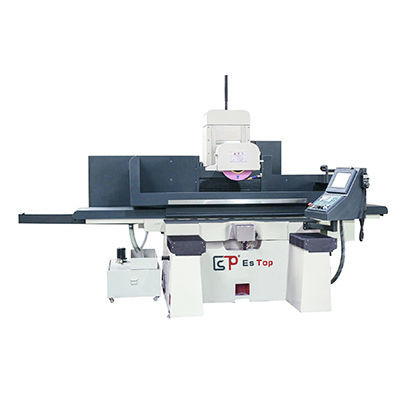

Rectifieuse plane ETW-4010NC

planepour tôle métalliquepour pièces à usiner

Présentation
La série ETW-4010NC est dotée d'une tête de meulage mobile conçue pour le meulage périphérique horizontal en charge lourde des surfaces planes. Elle convient à l'usinage de pièces planes dans la mécanique, l'automobile, les plaques d'acier pour moules, les outillages et applications industrielles similaires. Deux options de table : table électromagnétique 690×300 mm (ETW-3069) ou 1000×400 mm (ETW-40100).

Principales caractéristiques

• Châssis en fonte assurant rigidité structurelle et fonctionnement stable.
• Déplacement longitudinal de la table (axe X) entraîné hydrauliquement avec régulation de vitesse sans paliers.
• Rail de guidage horizontal du chariot en structure de guide en acier pour résistance à l'usure et précision constante.
• Broche de la meule entraînée par un moteur externe à faible vibration pour un fonctionnement fluide.
• Lubrification automatique continue pour les rails du châssis et de la table ; lubrification au pas pour colonnes, chariot et rails de tête de meulage afin de réduire l'usure et maintenir la précision.

Caractéristiques techniques

• Modèle : ETW-4010NC
• Taille de la table électromagnétique (x*y) : 690 × 300 mm (ETW-3069) ; 1000 × 400 mm (ETW-40100)
• Course gauche/droite (X) : 800 mm (ETW-3069) ; 1200 mm (ETW-40100)
• Course avant/arrière (Y) : 380 mm (ETW-3069) ; 480 mm (ETW-40100)
• Distance maximale axe meule/plateau : 460 mm
• Capacité de charge maximale de la table : 600 kg (ETW-3069) ; 800 kg (ETW-40100)
• Spécification de la rainure en T de la table : 14 × 3
• Vitesse d'avance de la table : 5–30 m/min
• Avance avant/arrière automatique : 0,05–15 mm
• Vitesse de déplacement rapide avant/arrière (50Hz/60Hz) : 990 / 1190 m/min
• Taille maximale de la meule : ø350 × ø127 × 20–50 mm
• Vitesse de la meule (50Hz/60Hz) : 1450 / 1740 tr/min
• Incrément de l'entraînement à volant axe Z : 0,01–0,08 mm
• Vitesse rapide montée/descente axe Z : 230 m/min
• Moteur de broche : 15 × 4 (HP*P)
• Puissance moteur axe Z : 1000 W
• Moteur hydraulique : 3 × 6 (HP*P)
• Moteur de refroidissement : 90 W
• Moteur servo avant/arrière (axe Y) : 1000 W
• Dimensions machine (L × l × H) : 3060 × 1600 × 2300 mm ou 3150 × 1600 × 2300 mm
• Poids : 3600 kg / 3700 kg
