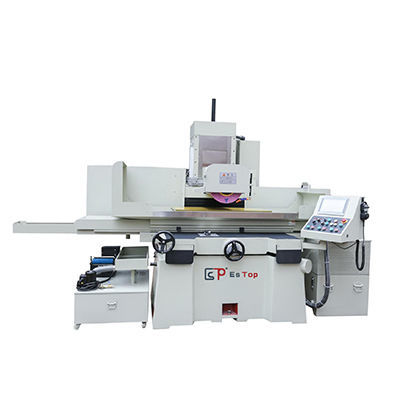

Rectifieuse à meule horizontale ETW-50100NC

planeplanepour pièces à usiner

Aperçu
Cette série utilise une tête de meulage mobile conçue pour l'usinage de surfaces lourdes par le périmètre de la meule. Elle convient au rectification plane de pièces dans la fabrication mécanique, l'automobile, les plaques d'acier pour moules, les outils et secteurs industriels similaires.

Caractéristiques principales

• Lit : coulée intégrale assurant rigidité et fonctionnement stable.
• Déplacement longitudinal de la table : entraînement hydraulique avec réglage de vitesse continu.
• Guide horizontal du chariot : structure en rail d'acier pour résistance à l'usure et précision stable.
• Broche de meule : entraînée par un moteur externe à faible vibration pour un fonctionnement régulier.
• Lubrification : lubrification automatique continue pour les rails du lit et de la table ; lubrification par intermittence pour les colonnes, le chariot et la tête de meule afin de limiter les pertes d'huile et la contrainte des rails.

Spécifications techniques

• Modèle : ETW-50100NC (également disponible ETW-63125)
• Type de produit : broche de meule horizontale / rectifieuse plane
• Table électromagnétique (x*y) : 1000 x 500 mm (ETW-63125 : 1250 x 630 mm)
• Course axe X (gauche/droite) : 1200 mm (ETW-63125 : 1500 mm)
• Course axe Y (avant/arrière) : 580 mm (ETW-63125 : 710 mm)
• Distance max centre meule-table : 490 mm
• Capacité maximale de charge de la table : 900 kg (ETW-63125 : 1000 kg)
• Spécification rainures en T : 18 x 3
• Vitesse d'avance de la table : 5–30 m/min
• Avance automatique avant/arrière : 0,05–15 mm
• Vitesse de déplacement rapide (50Hz/60Hz) : 990 / 1190 mm/min
• Dimension max de la meule : 350 x 127 x 20–50 mm
• Vitesse meule (50Hz/60Hz) : 1450 / 1740 tr/min
• Échelle d'avance à la roue manuelle axe Z : 0,01–0,08 mm
• Vitesse montée/descente axe Z rapide : 230 mm/min
• Moteur de broche : 15 x 4 (HP*P)
• Moteur axe Z (montée/descente) : 1500 W
• Moteur hydraulique : 5 x 6 (HP*P)
• Moteur de refroidissement : 90 W
• Moteur servo axe Y (avant/arrière) : 1000 W
• Dimension profil machine (L x l x H) : 3500 x 2700 x 2300 mm
• Poids approximatif : ≈4800 kg (ETW-63125 : ≈4900 kg)

Applications

• Rectification de surfaces planes pour la fabrication mécanique
• Finition de pièces automobiles
• Rectification de plaques pour moules et matrices
• Rectification de surfaces d'outils
