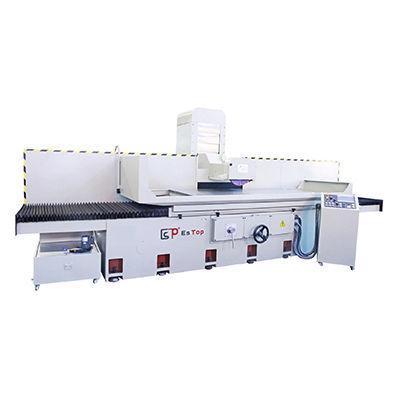

Rectifieuse plane ETD-80200NC

pour pièces à usinerà colonneavec bridage magnétique

Présentation du produit
La rectifieuse plane à colonne mobile ETD-80200NC est conçue pour une large gamme d'opérations de rectification, du dégrossissage aux finitions de précision. Bâti, colonne et table à structure rigide assurant stabilité dimensionnelle et faible déformation. Disposition ergonomique des commandes et commandes regroupées à l'avant pour faciliter l'exploitation et la maintenance.

• Commandes regroupées à l'avant du bâti pour un accès opérateur facile
• Réglage du déplacement transversal (X) disponible sur le panneau de contrôle
• Conception ergonomique pour une utilisation intuitive

Tableau technique (paramètres sélectionnés)
Article principal : Rectifieuse plane à colonne mobile
Modèles : ETD-80160 | ETD-80200
Unité : selon paramètre indiqué

Table de travail - Taille table électromagnétique (x*y) : 2000 x 800 mm
Course axe X gauche/droite : 2200 mm
Course axe Y avant/arrière : 870 mm
Distance max axe meule-centre jusqu'à table : 560 mm
Capacité de charge maximale de la table : 3000 kg
Spécification rainure en T de la table : 18 x 3
Vitesse d'avance de la table : 5-30 m/min
Réglage volant avant/arrière : 0.02/5 mm
Avance automatique avant/arrière : 0.1-8 mm
Vitesse de déplacement rapide avant/arrière (50HZ/60HZ) : 990/1190 m/min
Dimension max meule : 350 x 127 x 20-50 mm
Vitesse meule (50HZ/60HZ) : 1450/1740 tr/min
Réglage volant Z (haut/bas) : 0.005/0.2 mm
Vitesse rapide Z (haut/bas) : 230 m/min
Broche : 15 x 4 HP*P
Moteur axe Z (haut/bas) : 1/4 x 6 W
Moteur hydraulique : 10 x 6 HP*P
Moteur de refroidissement : 90 W
Servo axe Y avant/arrière : 1/4 x 6 W
Dimensions machine L x W x H : 5500 x 3050 x 2250 mm
Poids (env.) : ≈9200 kg (ETD-80200)

Caractéristiques techniques

• Modèle : ETD-80200NC
• Taille table électromagnétique (x*y) : 2000 x 800 mm
• Course axe X gauche/droite : 2200 mm
• Course axe Y avant/arrière : 870 mm
• Distance max meule-table : 560 mm
• Capacité de charge max table : 3000 kg
• Rainure en T table : 18 x 3
• Vitesse d'avance table : 5-30 m/min
• Réglage volant avant/arrière : 0.02/5 mm
• Avance automatique avant/arrière : 0.1-8 mm
• Vitesse rapide avant/arrière (50/60Hz) : 990/1190 m/min
• Dimension max meule : 350 x 127 x 20-50 mm
• Vitesse meule (50/60Hz) : 1450/1740 RPM
• Réglage volant axe Z : 0.005/0.2 mm
• Vitesse rapide axe Z : 230 m/min
• Broche : 15 x 4 HP*P
• Moteur axe Z (haut/bas) : 1/4 x 6 W
• Moteur hydraulique : 10 x 6 HP*P
• Moteur de refroidissement : 90 W
• Servo axe Y (avant/arrière) : 1/4 x 6 W
• Dimensions machine (L x W x H) : 5500 x 3050 x 2250 mm
• Poids : ≈9200 kg
