Rectifieuse plane ETD-80300AHD
pour pièces à usineravec bridage magnétiqueà colonne mobile

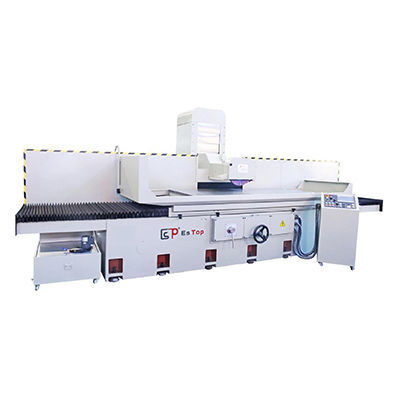

Rectifieuse plane - ETD-80300AHD - ESTOPCNC - pour pièces à usiner / avec bridage magnétique / à colonne mobile
Rectifieuse plane - ETD-80300AHD - ESTOPCNC - pour pièces à usiner / avec bridage magnétique / à colonne mobile
Rectifieuse plane - ETD-80300AHD - ESTOPCNC - pour pièces à usiner / avec bridage magnétique / à colonne mobile - image - 2
Rectifieuse plane - ETD-80300AHD - ESTOPCNC - pour pièces à usiner / avec bridage magnétique / à colonne mobile - image - 3
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Types
plane
Applications
pour pièces à usiner
Structure
à colonne mobile, avec bridage magnétique
Type de commande
automatique, manuelle
Caractéristiques
de grandes dimensions
Autres caractéristiques
de haute précision, à usage intensif
Vitesse de broche

1 450 rpm, 1 740 rpm
(9 111 rad.min-1, 10 933 rad.min-1)

Distance entre les axes

560 mm
(22 in)

Course X

3 200 mm, 4 200 mm
(125,98 in, 165,35 in)

Course Y

870 mm
(34,25 in)

Diamètre de la meule

350 mm
(14 in)

Poids de la machine

12 000 kg, 13 500 kg
(26 455,47 lb, 29 762,41 lb)

Description

Présentation produit
La ETD-80300AHD est une rectifieuse plane à colonne mobile conçue pour les applications d'usinage des métaux. Déclinée en deux variantes de table (PCD-80300 : 3000×800 mm et PCD-80400 : 4000×800 mm), elle couvre des opérations allant du dégrossissage à la finition. La structure (base, colonne, table) utilise une conception à haute élasticité pour maintenir rigidité et précision, et la disposition ergonomique facilite l'utilisation par l'opérateur.

Caractéristiques principales
  • Conception à colonne mobile pour un grand déplacement en X (PCD-80300/PCD-80400)
  • Table électromagnétique disponible en 3000×800 mm ou 4000×800 mm
  • Plages d'avance larges : manuelle par volant et avances automatiques
  • Rigidité élevée grâce à la structure base/colonne/table à haute élasticité
  • Agencement opérateur optimisé : poignées frontales et réglage de déplacement transversal depuis le panneau
  • Compatibilité avec meules jusqu'à 350×127×20–50 mm


Données techniques
  • Modèle : ETD-80300AHD (variantes : PCD-80300 / PCD-80400)
  • Type : Rectifieuse plane à colonne mobile
  • Table électromagnétique (x×y) : 3000×800 mm (PCD-80300) / 4000×800 mm (PCD-80400)
  • Déplacement X (gauche/droite) : 3200 mm (PCD-80300) / 4200 mm (PCD-80400)
  • Déplacement Y (avant/arrière) : 870 mm
  • Max centre meule-table : 560 mm
  • Charge maxi table : 3000 kg
  • Rainure T table : 18×3 mm
  • Vitesse d'avance table : 5–30 m/min ; Avance auto avant/arrière : 0,1–8 mm
  • Déplacement rapide (50Hz/60Hz) : 990 / 1190 mm/min
  • Diamètre max meule : 350×127×20–50 mm ; Vitesse (50Hz/60Hz) : 1450 / 1740 tr/min
  • Volant axe Z : 0,005/0,2 mm ; Déplacement rapide Z : 230 mm/min
  • Moteur broche : 15×4 (HP*P) ; Moteur hydraulique : 10×6 (HP*P) ; Moteur refroidissement : 90 W
  • Dimensions machine (L×l×H) : 8200×3050×2250 mm (PCD-80300) / 11000×3050×2250 mm (PCD-80400)
  • Poids approximatif : ≈12000 kg (PCD-80300) / ≈13500 kg (PCD-80400)


Applications et options
  • Adaptée aux outillages, automobile, moulerie et usinage de pièces métalliques
  • Options : montée en gamme des commandes, dispositifs de fixation personnalisés, capots meule et systèmes de refroidissement
  • Contactez le fournisseur pour les exigences d'installation, les spécifications électriques et les configurations sur mesure
