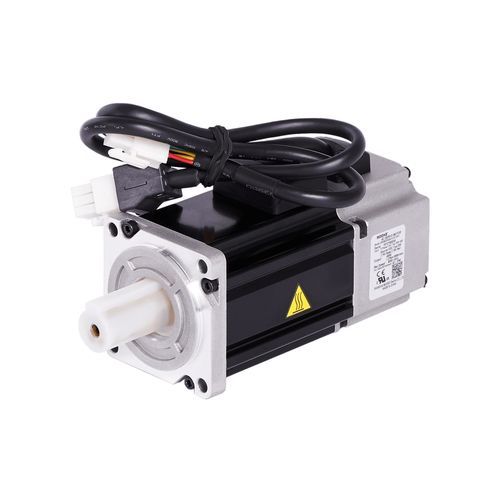

Servomoteur AC EWML series

avec freincompactIP65

Produit
Série de servomoteurs faible inertie EWML, disponibles en trois diamètres de bride et puissances pour applications de mouvement compactes.

Présentation
Les servomoteurs EWML présentent une construction simple et une option de frein, permettant une intégration économique avec les réducteurs courants. Ils sont fournis avec un encodeur incrémental standard et conçus pour un degré de protection IP65 en environnements industriels confinés.

Caractéristiques

• Intégration dans MINIECO avec alimentation 230 Vac
• Trois tailles : 100 W (EWML2040), 400 W (EWML2060), 750 W (EWML2080)
• Encodeur incrémental standard 2500i
• Indice de protection IP65

Tableau technique
MODÈLE : EWML2040EDx00 | EWML2060EDx00 | EWML2080EDx00
Puissance nominale : 100 W | 400 W | 750 W
Vitesse nominale : 3000 tr/min (tous modèles)
Vitesse mécanique maximale : 6000 tr/min (tous modèles)
Couple nominal : 0,32 Nm | 1,27 Nm | 2,4 Nm
Couple de crête : 0,93 Nm | 3,8 Nm | 6,9 Nm
Inertie : 0,0428 kg·cm² | 0,272 kg·cm² | 0,89 kg·cm²
Bride : 40 mm | 60 mm | 80 mm
Longueur : 109 mm | 125 mm | 131 mm
Dimensions [Bride / Entraxe / Centrage] (mm) : F.40 x I.46 x C.30 | F.60 x I.70 x C.50 | F.80 x I.90 x C.70
Dimensions arbre [ØxL] (mm) : 8 x 25 | 14 x 30 | 19 x 40
Masse du moteur : 0,55 kg | 1,4 kg | 2,6 kg
Température de fonctionnement : 0°C à 40°C
Température de stockage : -20°C à 80°C
Humidité (fonctionnement & stockage) : 10 à 85 % HR ou moins
Altitude maximale : inférieure à 1000 m
Vibrations : 49 m/s²
Pôles du rotor : 8
Classe d'isolement : B (130°C)
Indice d'enclôture : IP65

Spécifications techniques

• Série / Modèles : Série EWML — EWML2040EDx00, EWML2060EDx00, EWML2080EDx00
• Puissance nominale : 100 W (EWML2040), 400 W (EWML2060), 750 W (EWML2080)
• Vitesse nominale : 3000 tr/min (tous modèles)
• Vitesse mécanique maximale : 6000 tr/min (tous modèles)
• Couple nominal : 0,32 Nm | 1,27 Nm | 2,4 Nm (selon modèle)
• Couple de crête : 0,93 Nm | 3,8 Nm | 6,9 Nm (selon modèle)
• Pôles rotor : 8
• Inertie : 0,0428 kg·cm² | 0,272 kg·cm² | 0,89 kg·cm² (selon modèle)
• Tailles de bride : 40 mm | 60 mm | 80 mm
• Longueur totale : 109 mm | 125 mm | 131 mm (selon modèle)
• Dimensions (Bride / Entraxe / Centrage) (mm) : F.40 x I.46 x C.30 | F.60 x I.70 x C.50 | F.80 x I.90 x C.70
• Dimensions arbre [ØxL] (mm) : 8 x 25 | 14 x 30 | 19 x 40 (selon modèle)
• Masse du moteur : 0,55 kg | 1,4 kg | 2,6 kg (selon modèle)
• Encodeur standard : Encodeur incrémental 2500i
• Protection / Indice d'enclôture : IP65
• Classe d'isolement : B (130°C)
• Plage de température de fonctionnement : 0°C à 40°C
• Plage de température de stockage : -20°C à 80°C
• Humidité (fonctionnement & stockage) : 10 à 85 % HR ou moins
• Altitude recommandée maximale : inférieure à 1000 m
• Résistance aux vibrations : 49 m/s²
• Intégration : Intégré dans MINIECO avec alimentation 230 Vac
