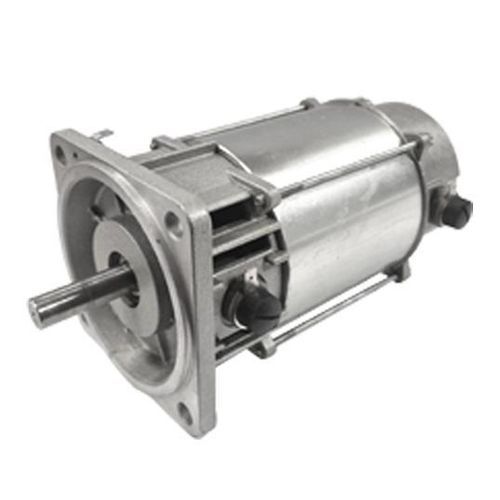

Moteur DC

à courant continu48 Và aimants permanents

Aperçu du produit Nos moteurs personnalisés en tailles 63 et 71 sont équipés d'excitation par aimants permanents avec concentrateurs de flux, conçus pour tolérer des courants démagnétisants élevés. Cette conception permet un fonctionnement polyvalent sur une large plage de vitesses en régime couple constant ou variable, y compris avec des variateurs de vitesse à faible facteur de forme. Dans ces conditions, les moteurs présentent une bonne efficacité et une faible ondulation de couple audible.

Caractéristiques principales

• Circuit magnétique bipolaire avec concentrateurs de flux, aimants en ferrite
• Classe de refroidissement IC410
• Roulements à jeu augmenté, blindés et lubrifiés à vie
• Formes de construction/montage disponibles : IMB5, IMV1 et IMV3 (tailles 63 et 71)

Tableau technique CARACTÉRISTIQUES ET VALEUR NOMINALE | TAILLE MOTEUR 1 Nm | TAILLE MOTEUR 2 Nm
Couple nominal, rotor bloqué, service continu, dt aw = 115K* | 1.12 Nm | 2.15 Nm
Couple de pointe, rotor bloqué | 4 Nm | 8 Nm
Vitesse maximale | 12500 tr/min | 6000 tr/min
Inertie du rotor | 560 x 10^-6 kgm² | 1100 x 10^-6 kgm²
Constante de temps mécanique *** | 18.5 ms | 16 ms
Masse | 5 kg | 8 kg
Impédance thermique * | 2 °C/W | 1.2 °C/W
Constante de temps thermique * | 1320 s | 1680 s
Constante de temps électrique *** | 5.00 ms | 6.00 ms
Constante de vitesse *** | 1.38 rad/s/Nm | 0.58 rad/s/Nm
Chute de tension des balais au courant nominal | 1.20 Vdc | 1.20 Vdc
Alimentation > 48Vdc | 1.20 Vdc | 1.20 Vdc
Alimentation ≤ 48Vdc | 0.40 Vdc | 0.40 Vdc

Construction et détails mécaniques Refroidissement : IC410. Roulements : blindés, lubrifiés à vie, avec jeu augmenté pour tolérer les courants démagnétisants et les larges plages de vitesse. Formes de montage disponibles : IMB5, IMV1, IMV3. Les concentrateurs de flux et les aimants en ferrite assurent une résistance à la démagnétisation et réduisent l'ondulation de couple audible.

Caractéristiques / spécifications techniques

• Famille de produit : Moteurs CC à aimants permanents
• Tailles disponibles : 63 et 71
• Couple nominal (taille 1) : 1.12 Nm
• Couple nominal (taille 2) : 2.15 Nm
• Couple de pointe (taille 1 / taille 2) : 4 Nm / 8 Nm
• Vitesse maximale (taille 1 / taille 2) : 12500 tr/min / 6000 tr/min
• Inertie rotor (taille 1 / taille 2) : 560 x10^-6 kgm² / 1100 x10^-6 kgm²
• Constante de temps mécanique : 18.5 ms (taille 1), 16 ms (taille 2)
• Constante de temps électrique : 5.00 ms (taille 1), 6.00 ms (taille 2)
• Constante de vitesse : 1.38 rad/s/Nm (taille 1), 0.58 rad/s/Nm (taille 2)
• Chute de tension des balais au courant nominal : 1.20 Vdc
• Impédance thermique (taille 1 / taille 2) : 2 °C/W / 1.2 °C/W
• Constante de temps thermique (taille 1 / taille 2) : 1320 s / 1680 s
• Poids (taille 1 / taille 2) : 5 kg / 8 kg
• Type d'aimant : Aimants en ferrite avec concentrateurs de flux
• Classe de refroidissement : IC410
