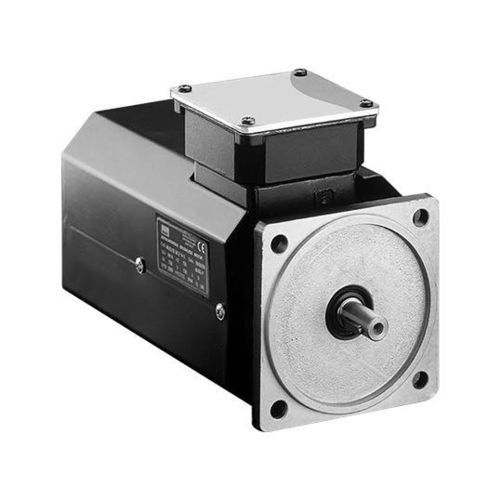

Moteur asynchrone MVQ series

400V330 V180 V

Présentation du produit
La série MVQ de moteurs asynchrones à cage d'écureuil est conçue pour les applications d'automatisation qui ne requièrent pas de fortes performances dynamiques, offrant une solution alternative en courant alternatif aux systèmes DC conventionnels. Les modèles couvrent une gamme de couples nominaux et de tensions adaptée aux mouvements industriels généraux.

Caractéristiques

• Conception : Rotor à cage d'écureuil
• Tension nominale : 180 Vac et 330 Vac
• Protection IP
• Protection standard : IP 44 sans ventilateur ; IP 21 avec ventilateur ; IP 54 sur demande
• Classe d'isolement : F
• Température de fonctionnement : -25°C à +55°C
• Température de stockage : -25°C à +70°C
• Refroidissement : Refroidissement naturel ou ventilation forcée
• Retour de position : Résolveur 4 pôles
• Roulements : Etanches, lubrifiés à vie
• Axe : Clavette et trou taraudé standard
• Finition : Revêtement noir
• Protection thermique : PTC, seuil 130°C
• Options de bride : B5 et B14

Données techniques - Types de moteurs

• 9MMVQ6330214x — Couple nominal : 2.5 Nm ; Couple de pointe : 5 Nm ; Courant continu : 3.5 A ; Vitesse nominale : 3000 tr/min ; Constante de couple : 0.71 Nm/A ; Inertie rotor : 400 x10-6 kg·m² ; Poids : 6.5 kg ; Tension d'entraînement : 230 Vac
• 9MMVQ6330414x — Couple nominal : 2.8 Nm ; Couple de pointe : 7 Nm ; Courant continu : 1.6 A ; Vitesse nominale : 3000 tr/min ; Constante de couple : 1.75 Nm/A ; Inertie rotor : 400 x10-6 kg·m² ; Poids : 6.5 kg ; Tension d'entraînement : 400 Vac
• 9MMVQ7130219x — Couple nominal : 5.5 Nm ; Couple de pointe : 11 Nm ; Courant continu : 6 A ; Vitesse nominale : 3000 tr/min ; Constante de couple : 0.91 Nm/A ; Inertie rotor : 1800 x10-6 kg·m² ; Poids : 9.7 kg ; Tension d'entraînement : 230 Vac
• 9MMVQ7130419x — Couple nominal : 5.8 Nm ; Couple de pointe : 14 Nm ; Courant continu : 2.5 A ; Vitesse nominale : 3000 tr/min ; Constante de couple : 2.32 Nm/A ; Inertie rotor : 1800 x10-6 kg·m² ; Poids : 9.7 kg ; Tension d'entraînement : 400 Vac
• 9MMVQ8030219x — Couple nominal : 8 Nm ; Couple de pointe : 16 Nm ; Courant continu : 8.7 A ; Vitesse nominale : 3000 tr/min ; Constante de couple : 0.92 Nm/A ; Inertie rotor : 3500 x10-6 kg·m² ; Poids : 13.6 kg ; Tension d'entraînement : 230 Vac
• 9MMVQ8030419x — Couple nominal : 9.5 Nm ; Couple de pointe : 24 Nm ; Courant continu : 4.2 A ; Vitesse nominale : 3000 tr/min ; Constante de couple : 2.27 Nm/A ; Inertie rotor : 3500 x10-6 kg·m² ; Poids : 13.6 kg ; Tension d'entraînement : 400 Vac
• 9MMVQ9030424x — Couple nominal : 13 Nm ; Couple de pointe : 30 Nm ; Courant continu : 7.5 A ; Vitesse nominale : 3000 tr/min ; Constante de couple : 1.6 Nm/A ; Inertie rotor : 5000 x10-6 kg·m² ; Poids : 18.25 kg ; Tension d'entraînement : 400 Vac
• 9MMVQ0030428x — Couple nominal : 22 Nm ; Couple de pointe : 55 Nm ; Courant continu : 13.5 A ; Vitesse nominale : 3000 tr/min ; Constante de couple : 1.6 Nm/A ; Inertie rotor : 8000 x10-6 kg·m² ; Poids : 26.5 kg ; Tension d'entraînement : 400 Vac
• 9MMVQ1230428x — Couple nominal : 29 Nm ; Couple de pointe : 71 Nm ; Courant continu : 18 A ; Vitesse nominale : 3000 tr/min ; Constante de couple : 1.56 Nm/A ; Inertie rotor : 11500 x10-6 kg·m² ; Poids : 34.5 kg ; Tension d'entraînement : 400 Vac

Spécifications techniques

• Série : MVQ series
• Conception : Rotor à cage d'écureuil
• Tension nominale : 180 Vac et 330 Vac
• Protection IP : IP 44 sans ventilateur, IP 21 avec ventilateur, IP 54 sur demande
• Classe d'isolement : F
• Plage de température ambiante : -25°C à +55°C
• Plage de température de stockage : -25°C à +70°C
• Refroidissement : Refroidissement naturel et ventilation forcée
• Résolveur : Résolveur 4 pôles
• Roulements : Etanches, lubrifiés à vie
• Axe : Clavette et trou taraudé standard
• Finition : Revêtement noir
• Protection thermique : PTC, seuil 130°C
• Options de bride : B5 et B14
