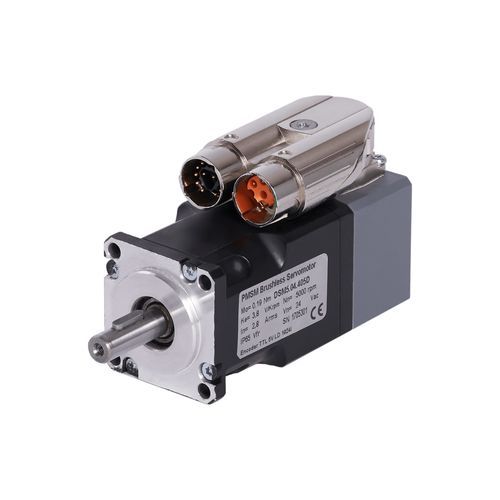

Servomoteur brushless 9MDSM5 series

avec freinavec codeurIP55

Description courte
Servomoteur synchrone brushless série 9MDSM5 conçu pour des applications servo à haute performance. Faible cogging et faible ondulation de couple avec construction 8 pôles, EMI sinusoïdal et aimants en terres rares haute température. Plage de couple couvrant les applications légères à moyennes (environ 0,18 à 200 Nm selon variante). Retour d'information disponible : résolveur, encodeurs incrémentaux/absolus et Hiperface DSL pour solution à câble unique. Frein d'immobilisation optionnel et surveillance thermique moteur via capteur PTC ou PT1000.

Caractéristiques principales

• Conçu pour supporter des surcharges de courant élevées
• Large plage de couples : ≈ 0,18–200 Nm (selon variante)
• Multiples options de connexion : sortie de câble standard ou connecteurs d'interconnexion M15–M40
• Feedback : résolveur, encodeurs incrémentaux/absolus, Hiperface DSL disponibles
• Frein d'immobilisation en option
• Surveillance température : PTC ou PT1000
• Aimants en terres rares haute température ; EMI sinusoïdal ; conception 8 pôles
• Protection thermique intégrée
• Degrés de protection indiqués : IP55 (info générale) ; tableaux par variante indiquent IP64
• Normes et certifications : CE, normes EN applicables et UL listé

Variantes techniques (résumé par groupes)

• 9MDSM504xx – 9MDSM505xx : couple de blocage 0,19–0,38 Nm ; couple de pic jusqu'à 1,3 Nm ; poids 0,53–0,68 kg ; vitesses max jusqu'à 8 500 tr/min (mécanique) ; protection IP64.
• 9MDSM521xx – 9MDSM522xx : couple de blocage 0,7–1,4 Nm ; couple de pic jusqu'à 4,9 Nm ; poids 1,2–1,7 kg ; vitesses max jusqu'à 8 000 tr/min ; protection IP64.
• 9MDSM531xx – 9MDSM532xx : couple de blocage 1,5–2,9 Nm ; couple de pic jusqu'à 10 Nm ; poids 2,4–3,5 kg ; vitesses max jusqu'à 7 000 tr/min ; protection IP64.
• 9MDSM533xx – 9MDSM534xx : couple de blocage 4,2–5,3 Nm ; couple de pic jusqu'à 18 Nm ; poids 4,6–5,7 kg ; protection IP64 ; vitesses variables selon variante.
• 9MDSM543xx : couple de blocage 11,3 Nm ; couple de pic jusqu'à 40 Nm ; poids ≈11,4 kg ; protection IP64.
• 9MDSM551xx – 9MDSM552xx : couple de blocage 10–19 Nm ; couple de pic jusqu'à 65 Nm ; poids 11–16 kg ; protection IP64.
• 9MDSM553xx – 9MDSM554xx : couple de blocage 27–35 Nm ; couple de pic jusqu'à 119 Nm ; poids 21–26 kg ; protection IP64.
• 9MDSM561xx – 9MDSM562xx : couple de blocage 15–28 Nm ; couple de pic jusqu'à 72 Nm ; poids 17–23 kg ; protection IP64.
• 9MDSM563xx – 9MDSM564xx : couple de blocage 50–70 Nm ; couple de pic jusqu'à 184 Nm ; poids 36–50 kg ; protection IP64.

Conformité et données environnementales

• Température de fonctionnement : 0 à 40 °C (dérating 1 %/K entre 40 °C et 50 °C)
• Température de stockage : −25 à +70 °C
• Humidité : 5 %–95 % sans condensation
• Altitude : jusqu'à 1 000 m au-dessus du niveau de la mer
• Degrés de protection : IP55 (information générale) et IP64 (tableaux par variante)
• Certifications : 2014/35/UE, 2014/30/UE, 2011/65/UE, EN 60034-1:2010, EN 60034-2-1:2014, EN 60204-1 et UL selon indication

Commande et options

• Sélectionnez la variante selon exigences couple/vitesse/poids ; référez-vous aux codes de groupe de variantes (ex. 9MDSM53xxx) pour paramètres électriques et mécaniques
• Précisez le type de feedback requis (résolveur, encodeur incrémental/absolu, Hiperface DSL) et l'option de connectique/câblage (sortie de câble standard ou M15–M40)
• Options : frein d'immobilisation, capteur PT1000, câblage sur mesure et accessoires de fixation
• Contactez le fournisseur pour les fiches techniques détaillées, plans d'encombrement et schémas de connexion
