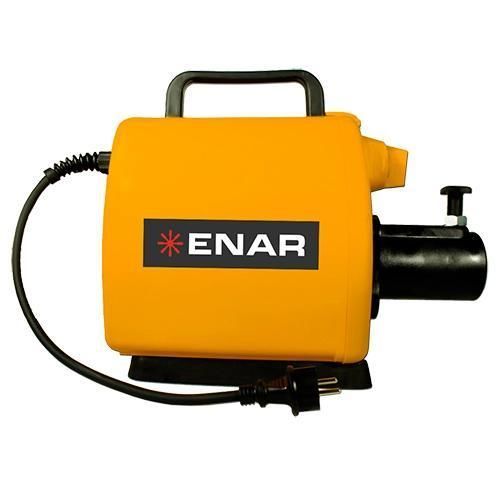

Moteur monophasé VPA-H series

triphasé115V100 V...240 V

Présentation
Le VPA-H est un moteur vibrateur électrique destiné à l'entraînement d'aiguilles pendulaires et du système TNR-H sur chantiers. Conçu pour offrir puissance, fiabilité et adaptabilité, il se décline en versions monophasée et triphasée et accepte plusieurs diamètres d'aiguille et longueurs de transmission.

Principales caractéristiques

• Moteur triphasé avec embrayage (également disponible en monophasé).
• Moteur à double isolation.
• Conception apte aux utilisations intensives sur chantier.
• Boîtier de protection contre impacts et éclaboussures ; nettoyage aisé.
• Conception limitant les opérations d'entretien.

Gamme ANR / TNR — points clés

• Fréquence de rotation de l'arbre : 3 000 tr/min.
• Système pendulaire : jusqu'à 12 000 tr/min au bout de l'aiguille.
• Compatibilité : entraînement possible par moteurs électriques, diesel ou essence (selon configuration).

Applications
Solution d'entraînement pour aiguilles pendulaires utilisée en consolidation du béton et vibration de coffrages sur chantiers, adaptée aux entreprises du bâtiment, parcs de location et unités de préfabrication cherchant interchangeabilité et performances constantes.

Avantages

• DURABILITÉ : motorisation dimensionnée pour des cycles de travail prolongés.
• POLYVALENCE : plusieurs tensions et combinaisons aiguille/transmission disponibles.
• BOÎTIER DE PROTECTION : réduit les arrêts en protégeant le moteur des chocs et des éclaboussures de béton.
• ENTRETIEN RÉDUIT : faible besoin en pièces de rechange et interventions périodiques.

Tableau - Moteur VPA-H
VPAM-H 230V | VPAME-H 115V
DIMENSIONS : 440 x 190 x 340 mm | 440 x 190 x 340 mm
FRÉQUENCE : 50 Hz | 50 Hz
PUISSANCE : 1,5 cv | 1,5 cv
PRODUIT : VPAM-H 230V | VPAME-H 115V
RÉGIME (tr/min) : 3000 | 3000
TENSION : 230V ~ 1 | 115V ~ 1
POIDS : 12 kg | 12 kg

Tableau - TNR-H + ANR
Variantes : TNR-H 6-25 + ANR 25 | TNR-H 6-38 + ANR 38 | TNR-H 6-48 + ANR 48 | TNR-H 6-58 + ANR 58 | TNR-H 6-70 + ANR 70 | TNR-H 4-25 + ANR 25 | TNR-H 4-38 + ANR 38 | TNR-H 4-58 + ANR 58 | TNR-D 4-70 + ANR 70
DIAMÈTRE : 25 mm | 38 mm | 48 mm | 58 mm | 70 mm | 25 mm | 38 mm | 58 mm | 70 mm
LONGUEUR : 6 m | 6 m | 6 m | 6 m | 6 m | 4 m | 4 m | 4 m | 4 m

Caractéristiques / spécifications techniques

• Dimensions moteur : 440 x 190 x 340 mm.
• Fréquence : 50 Hz.
• Puissance : 1,5 cv.
• Régime moteur : 3 000 tr/min.
• Tension : 230V ~ 1 / 115V ~ 1 (selon modèle).
• Poids moteur : 12 kg.
• Rotation arbre : 3 000 tr/min ; système pendulaire : jusqu'à 12 000 tr/min au bout de l'aiguille.
• Diamètres TNR-H + ANR : 25, 38, 48, 58, 70 mm ; longueurs : 4 m et 6 m.
