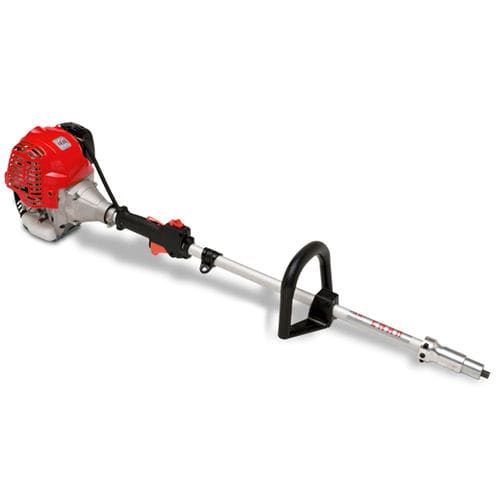

Vibrateur à moteur thermique VIB-BAR

essenceà masselottepour pièces de béton

Présentation
Le VIB-BAR est un vibrateur excentrique portable alimenté par moteur à essence, composé d'une unité moteur, d'une transmission flexible TBX et d'une aiguille excentrique AX pour la vibration interne du béton.

Caractéristiques principales

• Embrayage centrifuge pour un démarrage contrôlé.
• Connexion de transmission rapide et simple.
• Harnais rembourré pour une meilleure maniabilité lors des travaux horizontaux.

Transmission TBX
La transmission flexible TBX, recommandée avec l'aiguille AX 45, dispose d'un renfort extérieur en bande d'acier pour une résistance accrue.

• Renfort en maille avec bande intérieure en acier.
• Renfort extérieur en bande d'acier.

Aiguille AX
Les aiguilles AX sont des aiguilles excentriques surdimensionnées à pointe en acier trempé, conçues pour un fonctionnement continu.

• Quatre roulements lubrifiés à l'huile.
• Double joint pour limiter l'entrée d'eau.

Applications
Conçu pour les chantiers sans alimentation électrique, le VIB-BAR offre autonomie et grande liberté de mouvement pour la vibration interne du béton, particulièrement adapté aux travaux horizontaux et aux zones confinées ou isolées.

Avantages

• SANS CORDONS — Le moteur à essence supprime le besoin de connexion électrique.
• MOBILITÉ — Compact et portable pour les chantiers isolés ou non électrifiés.
• TRAVAUX HORIZONTAUX — Harnais et équilibre optimisés pour les opérations de consolidation horizontale.

Caractéristiques techniques — Moteur VIB-BAR
CAPACITÉ CYLINDRE : 35,8 cc
CARBURANT : Essence
LONGUEUR TOTALE (avec transmission) : 2,5 m
MOTEUR : HONDA GX 35 4T
PUISSANCE : 1,6 cv
POIDS (unité moteur) : 6 kg

Caractéristiques techniques — Transmission TBX
AIGUILLE ASSOCIÉE : AX 45
LONGUEUR : 0,5 m
POIDS : 2 kg

Caractéristiques techniques — Aiguille AX 40-45
TRANSMISSION ASSOCIÉE : AX 45 = TBX-TDX, AX 40 = TAX-TDX
DIAMÈTRE : AX 45 = 45 mm, AX 40 = 40 mm
LONGUEUR : AX 45 = 325 mm, AX 40 = 335 mm
DÉBIT (m³/h) : AX 45 = 25, AX 40 = 17
RÉVOLUTIONS (r.p.m) : AX 45 = 9000, AX 40 = 13500
POIDS : AX 45 = 3 kg, AX 40 = 2,2 kg

Caractéristiques / spécifications techniques

• Nom du produit : VIB-BAR
• Modèle : VIB-BAR
• Capacité cylindre du moteur : 35,8 cc
• Carburant : Essence
• Longueur totale (avec transmission) : 2,5 m
• Modèle moteur : HONDA GX 35 4T
• Puissance moteur : 1,6 cv
• Poids du produit (unité moteur) : 6 kg
• Transmission TBX — aiguille associée : AX 45
• Longueur TBX : 0,5 m
• Poids TBX : 2 kg
• Diamètre aiguille AX 45 : 45 mm
• Diamètre aiguille AX 40 : 40 mm
• Longueur aiguille AX 45 : 325 mm
• Longueur aiguille AX 40 : 335 mm
• Débit indicatif (AX 45 / AX 40) : 25 m³/h / 17 m³/h
• Régime (AX 45 / AX 40) : 9000 r.p.m / 13500 r.p.m
• Poids aiguille AX 45 : 3 kg
• Poids aiguille AX 40 : 2,2 kg
