Vibrateur entraîné par moteur AVMU series

électriquerotatifpour pièces de béton

Présentation

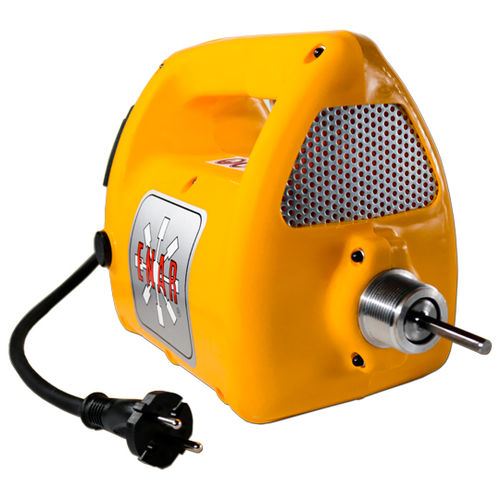

L’AVMU est un vibrateur électrique portable monophasé conçu pour les chantiers nécessitant mobilité et maniabilité. Il s’utilise pour la vibration du béton dans fondations, murs, colonnes et autres éléments structurels, particulièrement en rénovation ou sur chantiers de petite à moyenne taille.

Transmission TAX
La transmission TAX est adaptée aux aiguilles AX de plus grand diamètre. Elle présente un renfort en treillis et une armature intérieure en acier, avec extrémités revulcanisées et renforcées pour une liaison durable au poker.

• Renfort par treillis et bande intérieure en acier
• Extrémités revulcanisées et renforcées

Transmission TAXE
La transmission TAXE est prévue pour les aiguilles de plus petit diamètre (AX25 et AX32) et offre une protection supplémentaire au point de jonction avec l’aiguille.

Aiguille AX (Poker AX)
L’aiguille AX est une aiguille vibrante excentrique surdimensionnée, avec pointe en acier trempé. Elle est équipée de quatre roulements lubrifiés à l’huile et d’un double joint d’étanchéité pour limiter l’entrée d’eau.

• Quatre roulements lubrifiés à l’huile
• Double joint d’étanchéité contre l’entrée d’eau

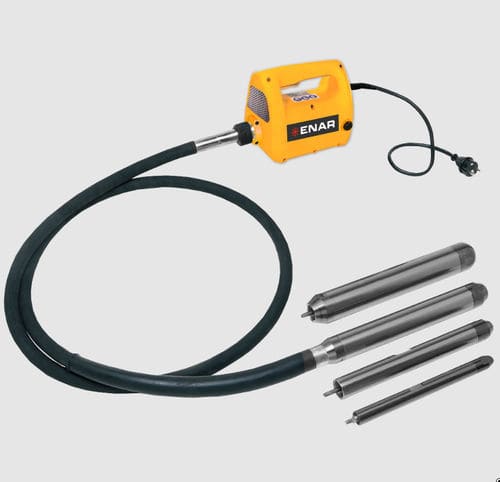

Personnalisez AVMU

• Moteur AVMU : modèles AVMU 230V et AVMU 115V
• Options de transmission (TAX / TAXE) : longueurs de 0,6 m à 6 m ; type TAX ou TAXE
• Aiguilles AX : AX 25, AX 32, AX 40, AX 45, AX 48, AX 58

Caractéristiques techniques — Moteur AVMU
AVMU 230V | AVMU 115V
DIMENSIONS : 354 x 150 x 205 mm | 354 x 150 x 205 mm
FRÉQUENCE : 50‑60 Hz | 50‑60 Hz
PUISSANCE : 2 300 W | 1 800 W
RÉVOLUTIONS (r.p.m) : 18 000 | 18 000
TENSION : 230 V | 115 V
POIDS : 5 kg | 5 kg

Caractéristiques techniques — Transmission TAX (aperçu)
TAXE 0,6 | TAX 1 | TAXE 1 | TAX 1,5 | TAXE 1,5 | TAX 2 | TAXE 2 | TAX 3 | TAXE 3 | TAX 4 | TAXE 4 | TAX 5 | TAXE 5 | TAX 6 | TAXE 6
AIGUILLE ASSOCIÉE : AX 25 32 | AX 40 48 58 | AX 25 32 | AX 40 48 58 | AX 25 32 | AX 40 48 58 | AX 25 32 | AX 40 48 58 | AX 25 32 | AX 40 48 58 | AX 25 32 | AX 40 48 58 | AX 25 32 | AX 40 48 58 | AX 25 32
LONGUEUR : 0,6 m | 1 m | 1 m | 1,5 m | 1,5 m | 2 m | 2 m | 3 m | 3 m | 4 m | 4 m | 5 m | 5 m | 6 m | 6 m
TYPE DE TRANSMISSION : TAXE | TAX | TAXE | TAX | TAXE | TAX | TAXE | TAX | TAXE | TAX | TAXE | TAX | TAXE | TAX | TAXE
POIDS : 2,6 kg | 3 kg | 3 kg | 3,5 kg | 3,5 kg | 4 kg | 4 kg | 5 kg | 5 kg | 6 kg | 6 kg | 7 kg | 7 kg | 8 kg | 8 kg

Caractéristiques techniques — Aiguille AX (aperçu)
AX 25 | AX 32 | AX 40 | AX 45 | AX 48 | AX 58
TRANSMISSION ASSOCIÉE : TAXE‑TDXE | TAXE‑TDXE | TAX‑TDX | TBX‑TDX | TAX‑TDX | TAX‑TDX
DIAMÈTRE : 25 mm | 32 mm | 40 mm | 45 mm | 48 mm | 58 mm
LONGUEUR : 285 mm | 366 mm | 335 mm | 325 mm | 335 mm | 344 mm
m3/h : 10 | 14 | 17 | 25 | 28 | 35
RÉVOLUTIONS (r.p.m) : 14 000 | 13 750 | 13 500 | 9 000 | 12 500 | 12 000
POIDS : 0,8 kg | 1,7 kg | 2,2 kg | 3 kg | 3,2 kg | 4,5 kg

Applications
L’AVMU convient aux travaux de vibration du béton requérant mobilité et facilité de manutention : fondations, murs, colonnes et éléments structurels en rénovation ou en construction de petite et moyenne envergure. Design compact, sangle de transport et interrupteur intégré pour utilisation en zones confinées.

Caractéristiques / spécifications techniques

• Vibrateur de béton électrique portable, monophasé
• Poids moteur : 5 kg
• Puissance moteur : 2 300 W (230 V) / 1 800 W (115 V)
• Vitesse moteur : 18 000 r.p.m.
• Dimensions moteur : 354 x 150 x 205 mm
• Fréquence : 50‑60 Hz
• Diamètres d’aiguille disponibles : 25, 32, 40, 45, 48, 58 mm
• Longueurs de transmission : 0,6 m à 6 m
• Types de transmission : TAX (pour aiguilles plus larges) et TAXE (pour aiguilles plus étroites)
• Équipements : câble de connexion renforcé, boîtier haute résistance, sangle de transport, interrupteur intégré dans la poignée, filtre à air arrière, remplacement facile des brosses depuis l’extérieur
