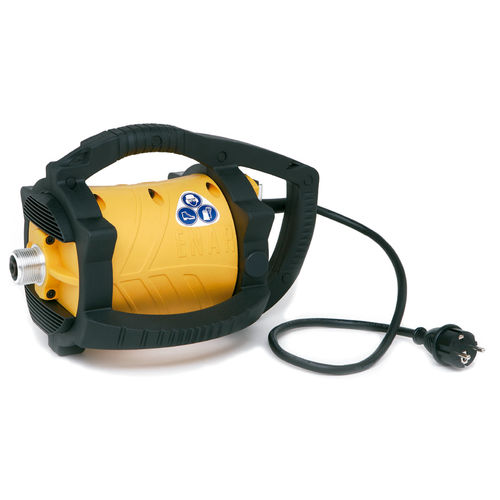

Vibrateur électrique DINGO

rotatifverticalpour pièces de béton

Description
Le DINGO est un vibrateur électrique excentrique portable monophasé conçu pour le compactage du béton en travaux occasionnels à intensité moyenne. Son boîtier externe protège le moteur et facilite les opérations en position verticale ou dans des espaces confinés.

Caractéristiques principales

• Poignées de protection pour manipulation sécurisée et protection de l'interrupteur
• Câble renforcé et connexion de l'aiguille sécurisée
• Tuyau anti-abrasion et sangle détachable et réglable
• Interrupteur étanche et filtre d'arrivée d'air

Transmission TDX / TDXE
Les transmissions TDX et TDXE sont des arbres flexibles pour aiguilles AX avec renforts sur les extrémités de connexion pour une meilleure durabilité.

• Renfort en treillis et bande intérieure en acier
• Embouts renforcés et réusinés
• TDXE recommandé pour aiguilles de petit diamètre (AX25, AX32)
• TDX recommandé pour aiguilles de gros diamètre (AX40, AX48, AX58)
• Quatre roulements lubrifiés à l'huile et double joint d'étanchéité

Aiguille AX
L'aiguille AX est une aiguille vibrante excentrique surdimensionnée avec pointe en acier trempé, disponible en plusieurs diamètres selon les besoins chantier.

• Diamètres disponibles : 25, 32, 40, 45, 48, 58 mm
• Associations de transmission multiples : TAXE-TDXE, TAX-TDX, TBX-TDX, etc.

Applications
Le DINGO convient au génie civil, à la construction et à la rénovation où un compactage mobile et fiable du béton est nécessaire. Compatible avec diverses configurations d'aiguilles et transmissions, il est adapté aux usages verticaux et environnements exigeants, avec un entretien accessible.

Caractéristiques techniques (tables)
Moteur DINGO (comparatif)
DINGO 230V | DINGO 115V
DIMENSIONS : 345 x 244 x 229 mm | 345 x 244 x 229 mm
FRÉQUENCE : 50-60 Hz | 50-60 Hz
PUISSANCE : 2.300 W | 1.800 W
RÉVOLUTIONS (r.p.m) : 18.000 | 18.000
TENSION : 230 V | 115 V
POIDS : 5,8 kg | 5,8 kg

Transmission TDX / TDXE (résumé)
Modèle — Aiguille associée — Longueur — Type — Poids
TDX 0,6 — AX 40 48 58 — 0,6 m — TDX — 2,6 kg
TDXE 0,6 — AX 25 32 — 0,6 m — TDXE — 2,6 kg
TDX 1 — AX 40 48 58 — 1 m — TDX — 3 kg
TDXE 1 — AX 25 32 — 1 m — TDXE — 3 kg
TDX 1,5 — AX 40 48 58 — 1,5 m — TDX — 3,5 kg
TDXE 1,5 — AX 25 32 — 1,5 m — TDXE — 3,5 kg
TDX 2 — AX 40 48 58 — 2 m — TDX — 4 kg
TDXE 2 — AX 25 32 — 2 m — TDXE — 4 kg
TDX 3 — AX 40 48 58 — 3 m — TDX — 5 kg
TDXE 3 — AX 25 32 — 3 m — TDXE — 5 kg
TDX 4 — AX 40 48 58 — 4 m — TDX — 6 kg
TDXE 4 — AX 25 32 — 4 m — TDXE — 6 kg
TDX 5 — AX 40 48 58 — 5 m — TDX — 7 kg
TDXE 5 — AX 25 32 — 5 m — TDXE — 5 kg
TDX 6 — AX 40 48 58 — 6 m — TDX — 8 kg
TDXE 6 — AX 25 32 — 6 m — TDXE — 8 kg

Aiguille AX (résumé)
Modèle — Diamètre — Longueur — m³/h — RÉVOLUTIONS (r.p.m) — Poids
AX 25 — 25 mm — 285 mm — 10 m³/h — 14.000 — 0,8 kg
AX 32 — 32 mm — 366 mm — 14 m³/h — 13.750 — 1,7 kg
AX 40 — 40 mm — 335 mm — 17 m³/h — 13.500 — 2,2 kg
AX 45 — 45 mm — 325 mm — 25 m³/h — 9.000 — 3 kg
AX 48 — 48 mm — 335 mm — 28 m³/h — 12.500 — 3,2 kg
AX 58 — 58 mm — 344 mm — 35 m³/h — 12.000 — 4,5 kg

Spécifications techniques (synthèse)

• Dimensions (boîtier) : 345 x 244 x 229 mm
• Poids moteur : 5,8 kg
• Fréquence : 50-60 Hz
• Puissance : 2.300 W (230 V) / 1.800 W (115 V)
• Régime moteur : 18.000 r.p.m.
• Tensions : 230 V et 115 V
• Aiguilles AX disponibles : 25, 32, 40, 45, 48, 58 mm
• Transmissions : TDX et TDXE (0,6 m à 6 m)
