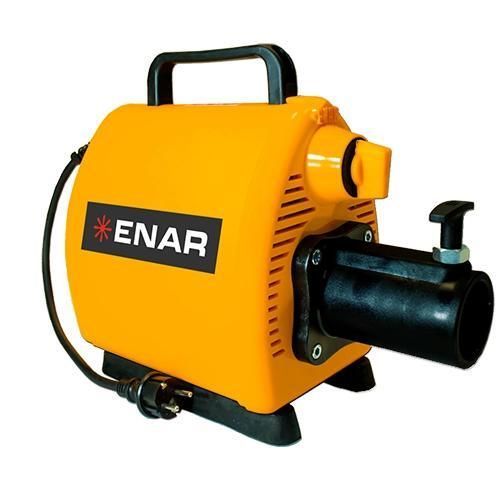

Moteur AC VPA-D series

monophasétriphasé380V

Présentation
Le VPA-D est un moteur électrique destiné à entraîner des vibrateurs à aiguille pendulaire (TNR-D) sur chantiers. Les versions triphasées sont équipées d’un embrayage ; le moteur est à double isolation et proposé en versions monophasée et triphasée.

Gamme ANR/TNR
La gamme ANR/TNR propose une large variété d’aiguilles et d’arbres de transmission avec différents types d’accouplements.

• Fréquence de rotation de l’arbre : 3 000 tr/min
• Vitesse du système pendulaire : jusqu’à 12 000 tr/min
• Compatible avec moteurs électriques, diesel et essence

Caractéristiques techniques — Moteur VPA-D (résumé)

• Références : VPA-D 230/380V ; VPAM-D 230V ; VPAME-D 115V ; VPA 230V 50-60Hz ; VPAM-D 115V
• Dimensions (toutes variantes) : 440 x 190 x 340 mm
• Fréquence : 50 Hz (certaines variantes 60 Hz)
• Puissance : 1,5 cv
• Révolutions (r.p.m.) : 3 000
• Tensions : 400V ~3 ; 230V ~1 ; 115V ~1 ; 230V ~3 (selon modèle)
• Poids : env. 12–12,2 kg

Caractéristiques techniques — TNR-D + ANR (transmission & aiguille)

• Diamètres disponibles : 25 mm, 38 mm, 48 mm, 58 mm, 70 mm
• Longueurs disponibles : 4 m et 6 m selon modèle
• Exemples : TNR-D 6-25 + ANR 25 ; TNR-D 4-48 + ANR 48 ; TNR-D 6-70 + ANR 70

Applications
Solution électrique pour l’entraînement de vibrateurs pendulaires sur chantiers demandant puissance, fiabilité et polyvalence. Adapté au bétonnage professionnel et au compactage localisé.

Avantages

• DURABILITÉ : moteurs puissants et fiables pour une longue durée de service.
• POLYVALENCE : disponible en versions monophasée et triphasée, compatible avec diverses transmissions.
• BOÎTIER DE PROTECTION : protège le moteur contre chocs et projections de béton ; faciles à nettoyer.
• SANS ENTRETIEN : conception sans pièces d’usure nécessitant des révisions fréquentes.

Caractéristiques / spécifications (résumé)

• Modèle : VPA-D
• Options moteur et spécifications : voir variantes ci‑dessus
• Options TNR-D + ANR : diamètres 25–70 mm ; longueurs 4 m ou 6 m
• Rotation arbre : 3 000 tr/min ; Vitesse pendulaire : jusqu’à 12 000 tr/min
• Compatibilité : moteurs électriques, diesel et essence ; accouplements mono- et triphasés disponibles
• Accessoires optionnels : collier de tuyau 3'' ; accouplement D monophasé ; accouplement D triphasé ; tuyau d’évacuation 3'' 20 m
