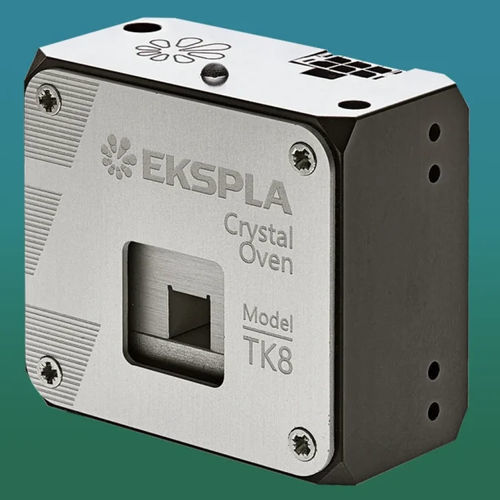

Four d'analyse TK8

de croissance cristallinesur mesurehaute température

Le TK8 est un four à cristaux non linéaires équipé d'un thermorégulateur intégré, conçu pour un contrôle précis de la température des cristaux non linéaires de la température ambiante jusqu'à 80 °C. Cet appareil convient à une large gamme de cristaux non linéaires, y compris KTP, LBO, CLBO, BBO, KDP, DKDP et LiNbO3, et est utilisé pour des applications de conversion de fréquence telles que SHG, THG, OPO, SFG et DFG. Le TK8 assure un appariement de phase efficace, atténue l'absorption d'eau et prévient les pics d'absorption dans les cristaux non linéaires. Il peut accueillir des cristaux avec des ouvertures allant jusqu'à 15×15 mm et des longueurs allant jusqu'à 20 mm, tandis que les variantes TK8L et TK8XL sont conçues pour des cristaux allant jusqu'à 30 mm et 50 mm de long, respectivement. Chaque four est spécifiquement adapté à une taille d'ouverture de cristal donnée et ne peut pas accueillir de cristaux de tailles différentes. La température peut être préréglée en usine ou réglée par l'utilisateur via le convertisseur CAN-USB et le logiciel d'Ekspla. Le four peut fonctionner en modes autonome ou temps présent. Des versions personnalisées peuvent être fabriquées pour des cristaux avec des ouvertures allant jusqu'à 60×60 mm ou plus.

Caractéristiques

• Thermorégulateur interne
• Ouvertures de cristal personnalisées jusqu'à 60 x 60 mm ou plus
• Fonctionnement à haute température (jusqu'à 80 °C)
• Haute précision (±0,5 °C)
• Contrôle numérique via interface CAN

Applications

• Conversion de fréquence d'un faisceau laser pour SHG, THG, OPO, SFG et DFG

Caractéristiques / Spécifications Techniques

• Plage de température : De la température ambiante à 80 °C
• Dimensions maximales des cristaux : TK8 : 15×15×20 mm ; TK8L : 15×15×30 mm ; TK8XL : 15×15×50 mm
• Pas de réglage de la température : 0,01 °C
• Précision : ±0,5 °C
• Stabilité à long terme : ±0,05 °C
• Interfaces de contrôle : CAN
• Tension d'alimentation : 12–24 V
• Consommation électrique : <6 W (TK8, TK8L), <9 W (TK8XL)
• Dimensions (L×H×P) : TK8 : 48×44×26 mm ; TK8L : 48×44×36 mm ; TK8XL : 48×44×56 mm
• Position du centre du cristal au-dessus du pad : 16 mm
• Accessoires : Alimentation secteur (incluse par défaut), adaptateur CAN-USB d'Ekspla (inclus sur demande), support de montage H1 (inclus sur demande)
