Générateur de retard SY4000

numériquede laboratoire

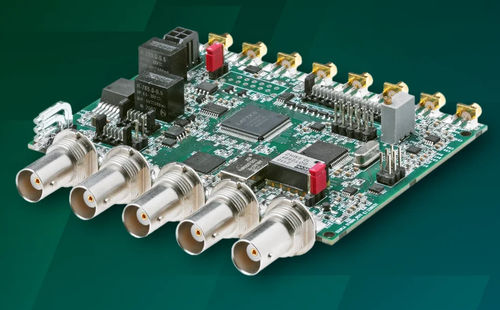

Le SY4000 est un générateur de retard numérique conçu pour créer jusqu'à 8 séquences d'impulsions de sortie retardées, précisément synchronisées avec une horloge interne ou externe. Il est principalement utilisé pour la synchronisation et le contrôle des composants laser tels que les pilotes AOM, les pilotes de cellule de Pockels, les pilotes de diode laser, les pilotes de lampe flash, les photodétecteurs et les systèmes d'acquisition de données. Des versions encastrées et OEM sont disponibles, la version encastrée étant adaptée à une utilisation en laboratoire et la version OEM idéale pour l'intégration. L'appareil offre plusieurs options de communication, y compris RS232, USB, LAN, WLAN et CAN, et est livré avec un logiciel de configuration convivial et une alimentation interne.

Caractéristiques

• 8 canaux de sortie indépendants
• Horloge interne ultra-stable 0,2 ppm
• Contrôle précis du retard/de la largeur d'impulsion dans la plage de 2 ns à 150 ms
• Résolution temporelle de 25 ps
• Synchronisation de haute précision (verrouillage) avec un train d'impulsions externe
• Jitter < 30 ps
• Sortie DAC/AWG
• Présence de sorties 50 Ω (6 sorties) et différentielles (8 sorties)
• Diviseur de fréquence / Rafale (déclenchée par logiciel et matériel) / Portail / Coup unique
• Communications : version OEM – CAN BUS ; version encastrée – LAN, WIFI (en option), RS232, USB (VCP) – via REST API ou DLL

Applications

• Lasers fs, ps & ns verrouillés en mode et à commutation Q
• Déclenchement d'un système d'acquisition de données
• Générateur d'impulsions à usage général
• Source d'horloge système précise
• Conversion de train d'impulsions laser en source d'horloge propre
• Toutes les fonctions ci-dessus à la fois

Fonctions mises en avant

• Verrouillage sur une source d'horloge externe (par exemple, train d'impulsions photodiode) pour un déclenchement verrouillé en phase
• Contrôle du taux de déclenchement et circuit limiteur pour protéger les composants laser
• Sorties simples et différentielles
• Commutation instantanée entre deux configurations dans les blocs de retard, contrôlée par compteur de rafale, entrée de portail, diviseur de fréquence ou commandes logicielles
• Sortie d'impulsion de synchronisation à faible jitter pour les systèmes d'acquisition à haute vitesse (par exemple, déclenchement de caméra streak), jitter typique de 3 à 5 ps
• Multiplexeur contrôlable par logiciel pour surveiller les signaux de sortie
• Sortie d'horloge : fréquence 1:1, 1:2
• Jusqu'à 4 sorties d'impulsions peuvent être combinées en utilisant la logique OU, ET, NON
• Sortie DAC pour contrôler des dispositifs tels que le passage AOM

Caractéristiques / Spécifications techniques

• Modèle : SY4000
• Modes de canal : Coup unique, rafale, normal, cycle de service, diviseur de fréquence
• Plage de retard : 0 à 150 ms
• Retard négatif : -150 ms
• Largeur d'impulsion : 2 ns à 150 ms
• Résolution : 25 ps
• Précision : 25 ps + 0,000001 × retard
• Base de temps : 100 MHz, 0,2 ppm
• Jitter : < 30 ps
• Mode rafale : 1 à 65535
• Niveau de sortie : 2,5 V, 4 V
• Impédance : 50 Ω
• Taux de montée : 1,5 V/ns
• Mode générateur interne : Cycle de service
• Taux interne : 50 ns à 100 sec
• Résolution interne : 10 ns ou 300 ps
• Précision interne : 5 ns + 0,000001 × période
• Jitter interne : 100 ps RMS
• Taux d'entrée (déclencheur externe) : DC à 20 MHz
• Seuil d'entrée : 1,3 V
• Niveau d'entrée : LVTTL, TTL
• Pente d'entrée : montante
• Jitter d'entrée : < 100 ps RMS
• Retard d'entrée : < 13 ns ; < 70 ns
• Interfaces de contrôle (OEM) : CAN par défaut ; RS232, USB, LAN, WLAN avec carte supplémentaire
• Interfaces de contrôle (encastré) : CAN, RS232, USB, LAN, WLAN
• Alimentation (OEM) : 12 V DC, 500 mA
• Alimentation (encastré) : 90–264 V, 50–60 Hz
• Dimensions (OEM) : 100 × 77 × 20 mm
• Dimensions (encastré) : 105 × 86 × 85 mm
• Accessoires : Adaptateur CAN-USB, carte de communication, câbles d'alimentation inclus
