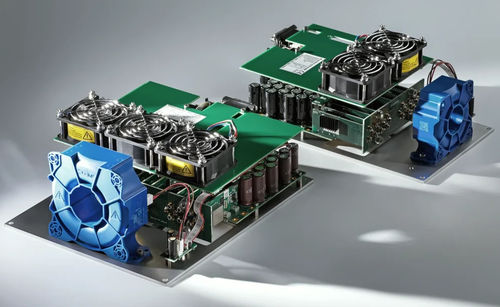

Driver de diode laser haute puissance UNILDD

La série uniLDD est constituée de pilotes de diodes laser ultra-stables et de haute puissance avec un contrôleur TEC interne en option, conçu pour un contrôle précis du courant et de la température des diodes laser. Ces pilotes conviennent au pompage des lasers à solide pompés par diode (DPSSL) ainsi qu'à l'alimentation et à la modulation de faisceau des lasers à diode directe, en prenant en charge les modes de fonctionnement pulsé (QCW) et continu (CW). Compatibles avec une large gamme de diodes, y compris les émetteurs simples, les barres, les piles, les VCSEL et les LED, les pilotes uniLDD sont hautement personnalisables pour répondre aux exigences spécifiques des OEM et peuvent être adaptés pour obtenir des performances, un coût et une taille optimaux. Certaines versions peuvent fonctionner simultanément comme sources de courant pour les diodes laser et comme contrôleurs TEC, avec jusqu'à deux canaux TEC indépendants. Caractéristiques

• Gamme de courant de 10 A à 1200 A
• Gamme de tension de conformité de 1 V à 600 V
• Stabilité de courant de 0,1 % pk à pk
• Ondulation de courant de 0.1% pk à pk
• Puissance de sortie jusqu'à 6 kW
• Protection complète : protection contre les transitoires de courant (surcharge), arrêt en cas de circuit ouvert, arrêt en cas de surchauffe, arrêt en cas de baisse de tension, arrêt en cas de verrouillage
• Les variateurs peuvent fonctionner à la fois comme contrôleurs TEC et comme sources de courant LDD
• Contrôle via des interfaces analogiques et numériques (CAN, RS232) ; USB, LAN, WLAN disponibles sur demande
• Conception modulaire et personnalisable pour les besoins OEM
• Réalisation rapide depuis la demande jusqu'au prototypage et à la fabrication en grande série

Applications

• Laser industriel Micro-usinage, soudage et découpe
• Laser médical Ophtalmologie, dermatologie et chirurgie
• Lasers scientifiques Recherche sur la fusion, spectroscopie et physique des hautes énergies

Description les pilotes de diodes laser uniLDD assurent un contrôle précis du courant et de la température, et prennent en charge les opérations pulsées et continues. Ils sont compatibles avec une large gamme de diodes et peuvent être personnalisés pour des performances optimales dans différents régimes. Pour les clients OEM à grand volume, les composants inutiles peuvent être supprimés afin d'optimiser les coûts et la taille. Certaines versions peuvent servir à la fois de sources de courant et de contrôleurs TEC, avec jusqu'à deux canaux TEC indépendants. Performance

• Stabilité de l'amplitude et de l'ondulation du courant : 0,1% pk-pk
• Tension de conformité : 1 V à 600 V (avec carte d'amplification)
• Dérive du courant : <0,2% sur 8 heures après 5 min d'échauffement

Variantes du modèle et principales spécifications

• UniLDD-C refroidi par induction
  • Mode de fonctionnement : CW ou QCW
  • Tension de conformité : 1-70 V (CW), 1-65 V (QCW)
  • Gamme de courant : 10-100 A (CW), jusqu'à 160 A (QCW)
  • Puissance maximale : 3 kW
  • Efficacité de la conversion de puissance : 90-98%
  • Stabilité de l'amplitude de l'impulsion de courant : 0,1% pk à pk
  • Ondulation du courant : 0.1% pk à pk
  • Dérive du courant : <0,2%
  • Cycle de service : ≤20% (QCW)
  • Taux de répétition : ≤5 kHz (QCW)
  • Dimensions : 130 x 90 x 30/54 mm
  • Refroidissement : Conductif
• UniLDD-A refroidi par air forcé
  • Mode de fonctionnement : CW ou QCW
  • Tension de conformité : 1-50 V (CW), 1-85 V (QCW)
  • Gamme de courant : 10-100 A (CW), jusqu'à 360 A (QCW)
  • Puissance maximale : 2 kW
  • Efficacité de la conversion de puissance : 90-98%
  • Stabilité de l'amplitude de l'impulsion de courant : 0,1% pk à pk
  • Ondulation du courant : 0.1 % pk à pk
  • Dérive du courant : <0,2 %
  • Cycle de service : ≤20 % (QCW)
  • Taux de répétition : ≤5 kHz (QCW)
  • Dimensions : 208 x 65 x 103 mm
  • Refroidissement : Air forcé
• Bi/Tri-uniLDD haute puissance
  • Mode de fonctionnement : CW ou QCW
  • Tension de conformité : 1-50 V (CW), 1-85 V (QCW)
  • Gamme de courant : jusqu'à 1200 A (Tri-uniLDD-A-QCW)
  • Puissance maximale : jusqu'à 6 kW
  • Rendement de conversion de puissance : 90-98%
  • Stabilité de l'amplitude de l'impulsion de courant : 0,1% pk à pk
  • Ondulation de courant : 0.1 % pk à pk
  • Dérive du courant : <0,2 %
  • Cycle de service : ≤20 % (QCW)
  • Taux de répétition : ≤5 kHz (QCW)
  • Dimensions : jusqu'à 250 x 200 x 98 mm
  • Refroidissement : Air forcé

Interface

• Interfaces analogiques et numériques (CAN, RS232) par défaut
• USB, LAN, WLAN disponibles sur demande (avec carte de communication)
• Pinces analogiques complètes pour l'activation, le verrouillage, la surveillance et le contrôle

Accessoires

• Adaptateur CAN-USB (sur demande, requis au stade de l'évaluation)
• Carte de communication pour RS232, USB, LAN, WLAN (sur demande)
• Carte d'amplification de tension (sur demande, pour une tension de conformité plus élevée)
• Plaque de base (cuivre ou aluminium, incluse par défaut ou sur demande)
• Câbles d'alimentation entrée/sortie (inclus sur demande, personnalisables)
• Câbles de contrôle (inclus par défaut)
• Condensateurs externes (sur demande)

Exigences physiques et de fonctionnement

• Température ambiante de fonctionnement : ≤40°C
• Température de fonctionnement de la plaque de base : ≤50°C (modèles conducteurs)
• Méthode de refroidissement : Conductive ou à air pulsé selon le modèle

Caractéristiques / Spécifications techniques

• Gamme de courant : 10-1200 A (selon modèle)
• Tension de conformité : 1-600 V (avec carte booster)
• Puissance de sortie : jusqu'à 6 kW
• Stabilité de courant : 0,1% pk à pk
• Ondulation de courant : 0.1% pk à pk
• Dérive du courant : <0,2%
• Rendement de la conversion de puissance : 90-98%
• Cycle de service : jusqu'à 20% (QCW)
• Rythme de répétition : jusqu'à 5 kHz (QCW)
• Commande TEC : 0, 1, ou 2 canaux, 1-25 A, 1-36 V, 350 W par canal
• Interfaces de commande : Analogique, CAN, RS232 (par défaut) ; USB, LAN, WLAN (sur demande)
• Protections : Surcharge, circuit ouvert, surchauffe, baisse de tension, verrouillage
• Dimensions : de 130 x 90 x 30 mm à 250 x 200 x 98 mm selon le modèle
• Refroidissement : Conduction ou air pulsé
