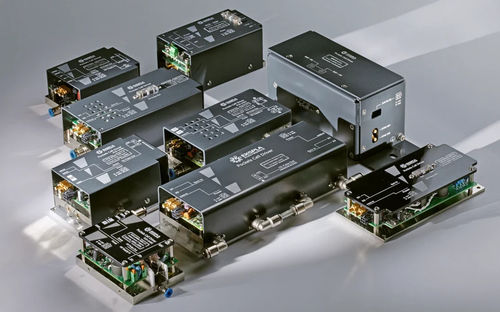

Driver de cellule Pockel PCD & HV

Pilotes de cellules Pockels à haute fréquence de répétition et haute tension avec des alimentations à faible consommation d'énergie, conçus pour des performances optimales avec les cellules Pockels BBO, RTP, KD*P, KTP, LiNbO3 et CdTe. Ces pilotes délivrent des impulsions de sortie à haute tension jusqu'à 9,8 kV, des taux de répétition jusqu'à 6 MHz, des temps de montée des impulsions électriques aussi courts que 5,5 ns, des durées d'impulsion minimales aussi faibles que 0 ns, et des durées d'impulsion maximales sans aucune limite. Toutes les spécifications sont mesurées avec une charge de 6 pF. Caractéristiques

• Taux de répétition HV jusqu'à 6 MHz
• Amplitude d'impulsion de sortie HV jusqu'à 9.8 kV
• Temps de montée/descente HV électrique typiquement aussi bas que 5.5 ns à une charge de 6pF
• Durée d'impulsion HV de 0 ns à l'infini
• Modulation d'amplitude d'impulsions de sortie HV indépendantes
• Conçu pour BBO, RTP, KD*P, KTP, LiNbO3, CdTe Pockels
• Alimentation HV gratuite pour chaque version de pilote
• Les pilotes peuvent être adaptés pour répondre précisément aux besoins des clients OEM
• Délais d'exécution rapides entre les étapes de demande, de prototypage et de fabrication en grande série

Applications

• Laser industriel micro-usinage, soudage et découpe
• Laser médical ophtalmologie, dermatologie et chirurgie
• Lasers scientifiques recherche sur la fusion, spectroscopie et physique des hautes énergies

Description Les pilotes de cellules de Pockels, également connus sous le nom de commutateurs HT rapides, sont conçus pour charger et décharger la capacité des cellules de Pockels, qui font partie intégrante des modulateurs électro-optiques (EOM) utilisés pour la sélection d'impulsions, le verrouillage de mode, le vidage de cavité et la commutation q des lasers à semi-conducteurs. Les pilotes de cellules Pockels d'Ekspla sont optimaux pour les cellules Pockels BBO, RTP, KD*P, KTP, LiNbO3 et CdTe. Les pilotes nécessitent une entrée d'alimentation HT généralement égale à la sortie HT du pilote (sauf pour la série PCD-FAM, qui permet la modulation d'amplitude de chaque impulsion de sortie par une entrée de tension analogique). Des alimentations HV complémentaires sont fournies pour chaque version. Pour les clients OEM à grand volume, les pilotes peuvent être adaptés en supprimant les composants excessifs afin d'optimiser les paramètres, le coût et la taille. Performance

• La forme typique de l'impulsion de sortie, le front ascendant et le front descendant sont illustrés dans les graphiques de performance.

Spécifications des pilotes de cellules de Pockels

• Amplitude d'impulsion HT, max : jusqu'à 9,8 kV (en fonction du modèle)
• Taux de répétition HT, max : jusqu'à 6 MHz (en fonction du modèle)
• Temps de montée/descente de l'impulsion HT, min : aussi bas que 5.5 ns (en fonction du modèle)
• Durée d'impulsion HT, min : aussi faible que 0 ns (en fonction du modèle)
• Extension de la durée d'impulsion HT à l'infini : disponible sur certains modèles
• Modulation de l'amplitude d'impulsion HT individuelle : disponible sur la série PCD-FAM
• Pause minimale entre les impulsions HT : aussi faible que 25 ns (en fonction du modèle)
• Délai d'impulsion HT : 25-45 ns (en fonction du modèle)
• Gigue de l'impulsion HT : < 100 ps
• Conditions d'alimentation (étage de puissance) : U_{HV PS in} (V) = U_{driver out} (V), P_PS in (W) - voir configurations
• Conditions d'alimentation (étage de commande) : 24 V
• Montant des impulsions d'entrée de déclenchement externe : 1 ou 2
• Durée d'impulsion de déclenchement requise : > 20 ns
• Amplitude de l'impulsion de déclenchement requise : 3.5-5 V (entrée 50 Ω)
• Temps de montée et de descente de l'impulsion de déclenchement : < 10 ns
• Tension de modulation : 0.1-4,9 V (série PCD-FAM)
• Capacité de la charge (cellule de Pockels) : typiquement ≤ 6 pF
• Longueur des fils à la charge (cellule de Pockels), max : 10 cm
• Méthode de refroidissement : conductif, eau, ou pas de refroidissement (voir configurations)
• Température ambiante de fonctionnement/plaque de base : ≤ 35°C
• Pinces de sortie HV : 2 pcs pour les fils HT inclus par défaut ; les fils HT entre le pilote et la cellule de Pockels ne sont pas inclus
• Câbles d'entrée HT et câbles de commande : inclus par défaut
• Alimentation HT : alimentations HT complémentaires disponibles
• Adaptateur CAN-USB (pour l'alimentation HT) : en option

Tableau de sélection des modèles

• Plusieurs modèles sont disponibles, y compris les séries PCD-UHR, 2PCD-UHR, PCD-UHRS, PCD-UHV et PCD-FAM, chacun avec des taux de répétition, des amplitudes d'impulsion de sortie, des temps de montée/descente, des plages de durée d'impulsion, une consommation d'énergie, des méthodes de refroidissement et des dimensions spécifiques.

Spécifications des alimentations HT

• Des alimentations HT encastrées et à cadre ouvert (PCB) sont disponibles
• Puissance de sortie : 5 W à 400 W (selon le modèle)
• Options de sortie haute tension : jusqu'à ±4,4 kV (selon le modèle)
• Les dimensions varient selon le modèle

Schéma de codage du modèle PCD

• Un schéma de codage détaillé pour la sélection du modèle est disponible dans la documentation.

Caractéristiques / Spécifications techniques

• Impulsions de sortie haute tension jusqu'à 9,8 kV
• Taux de répétition jusqu'à 6 MHz
• Temps de montée des impulsions électriques aussi courts que 5.5 ns
• Durée d'impulsion minimale aussi faible que 0 ns
• Durée d'impulsion maximale sans limite
• Modulation d'amplitude d'impulsions de sortie HV indépendantes (série PCD-FAM)
• Conçu pour BBO, RTP, KD*P, KTP, LiNbO3, CdTe Pockels
• Alimentation HV complémentaire pour chaque version de pilote
• Personnalisable pour les exigences OEM
• Température de fonctionnement : ≤ 35°C
• Refroidissement : par conduction, par eau ou pas de refroidissement (selon le modèle)
• Alimentation électrique : 24 V (commande), l'alimentation HV correspond à la tension de sortie
• Capacité de la charge : typiquement ≤ 6 pF
• Déclenchement : 1 ou 2 impulsions d'entrée, durée >20 ns, amplitude 3,5-5 V
