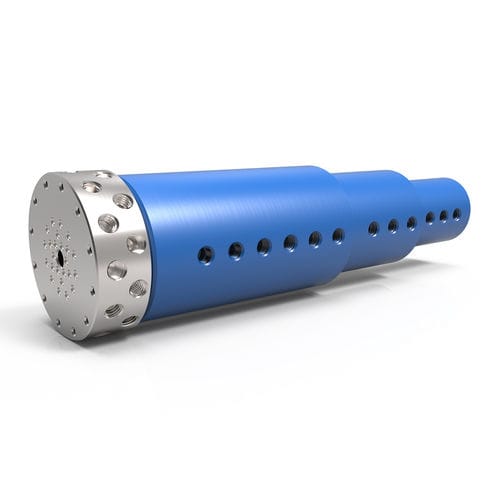

Raccord tournant pour le vide LT Series

pour airpour gaz24 passages

Présentation
Les joints rotatifs LT Series 24 passages sont conçus pour les applications d'air, de gaz et de vide en automatisation et robotique. Ces unités compactes et légères sont en aluminium intégral et disposent de 24 passages indépendants permettant le transfert simultané de médias différents. Les modèles standard comportent des connexions filetées latérales sur l'arbre et le boîtier ; des racleurs d'étanchéité à lèvre d'arbre avec joint torique sont disponibles en option pour une fixation affleurante (à préciser à la commande). Les unités LT Series peuvent s'intégrer directement avec des bagues collectrices électriques pour le transfert combiné de fluide et d'électricité.

Attributs clés

• Construction : Corps et arbre en aluminium
• Passages : 24 passages de fluide indépendants
• Connexions standard : Connexions latérales filetées sur arbre et boîtier (NPT/BSPT courants)
• Montage arbre optionnel : Racleurs à joint torique pour montage affleurant (à préciser à la commande)
• Intégration électrique : Conçu pour intégration avec bagues collectrices électriques

Pression maximale — Tableau par série
Pression maxi | Série
200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
5 000 PSI [345 BAR] — SE, GP, GPS, HVH, HPS
7 500 PSI [515 BAR] — SE, GP, GPS, HPS
20 000 PSI [1 375 BAR] — HPS
Autres — Solutions sur mesure disponibles

Vitesse maximale — Tableau par série
Vitesse maxi | Série
20 RPM — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
50 RPM — SPS, LT, SE, GP, GPS, SCS, HPS
75 RPM — SPS, LT, SE, GP, GPS, SCS
300 RPM — SPS, LT, SE, GP, GPS, SCS
500 RPM — SPS, LT, GP, GPS, SCS
Autres — Solutions sur mesure disponibles

Types de connexion — Tableau par série
Type de connexion | Série
ASME‑BPE — SCS
BSPP — SE, GP
BSPT — LT
NPT — SPS, LT, GP, GPS
SAE‑ORB — SE, HVH
Pression moyenne — HPS
Autres — Solutions sur mesure disponibles

Médias compatibles — Tableau par série
Médias compatibles | Série
Air/Gaz — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
Produits chimiques — GPS, SCS, HPS
Liquide de refroidissement — SE, GP, GPS, SCS, HPS
Eau DI/robinet — GPS, SCS, HPS
Alimentaire — SCS
Huile/Hydraulique — SE, GP, GPS, SCS, HVH, HPS
Vapeur — Solutions sur mesure
Eau/Glycol — SE, GP, GPS, SCS, HPS
Autres — Solutions sur mesure disponibles

Configurations (exemple de référence)
Réf. | Connexion | Diamètre passage | Diamètre | Longueur | Alésage | Couple min.* | Téléchargements
LT‑21241 [LTM‑21241] | 1/8"‑27 NPT [Rc1/8"‑28 BSPT] | 0,156" [3,962 mm] | 3,438" [87,325 mm] | 13,950" [354,331 mm] | 0,375" [9,525 mm] | 18 in‑lbs [2,03 Nm] | Téléchargements disponibles (catalogue, montage, dessin modèle, DWG, STEP)

Remarques issues du tableau de configuration
*Couple minimum indiqué pour rotation à pression nulle avec média huile/hydraulique (ou air/gaz pour SPS). Le couple requis peut être supérieur avec d'autres médias ou en fonctionnement à sec ; consulter le fabricant pour les exigences spécifiques lors de la commande.

Graphiques pression / performance
Des courbes Pression vs Couple et Pression vs Vitesse sont fournies pour les modèles LT ; fichiers de graphiques disponibles dans la documentation produit.

Options & Personnalisation

• Racleurs d'arbre avec joint torique en option pour montage affleurant (à préciser à la commande)
• Montage par bride d'arbre et bride de boîtier disponibles en option
• Intégration optionnelle avec diverses bagues collectrices électriques pour transfert combiné fluide/électrique/données
• Modifications sur mesure pour adapter les produits standards aux exigences du projet

Notes importantes d'application

• Le modèle LT Series 24 passages est principalement destiné à l'air, au gaz et au vide ; les médias liquides ne sont pas recommandés pour cette série (sélectionner une autre série ou consulter pour applications liquides).
• Toutes les valeurs techniques dépendent des paramètres d'application ; la durée de vie opérationnelle dépend de la vitesse de rotation et du cycle de service.
• Les températures supérieures à 220°F (105°C) exigent des matières d'étanchéité alternatives ; l'eau au‑dessus de 212°F (100°C) nécessite également des joints alternatifs.

Caractéristiques techniques

• Série : LT Series
• Nombre de passages : 24 passages indépendants
• Matériau & finition du boîtier : Aluminium (anodisation bleue)
• Matériau & finition de l'arbre : Aluminium (nickel chimique)
• Pression maximale (modèle type LT) : 600 PSI [40 BAR]
• Vitesse maximale (modèle type LT) : 500 RPM
• Vide maximum : 30 HG
• Plage de températures : 0°F à 220°F [-18°C à 105°C]
• Types de connexion standard : NPT (standard), BSPT ; autres connexions disponibles selon la série
• Orientation des connexions : Connexions latérales filetées sur arbre et boîtier (obturées si racleurs à joint torique spécifiés)
• Options de connexion d'arbre : Connexions latérales filetées, racleurs non filetés à joint torique en option, trous de montage filetés, trous usinés (obturés)
• Médias recommandés : Air/Gaz (médias liquides non recommandés pour la LT Series)
