Raccord tournant pour le vide LT Series

pour airpour gaz2 passages

Description

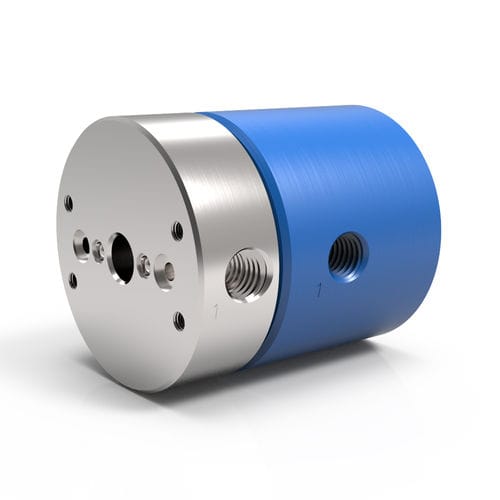

Les raccords rotatifs 2-voies LT Series sont conçus pour l'utilisation avec de l'air, des gaz et le vide, et s'adressent aux applications d'automatisation et de robotique nécessitant un transfert de fluide compact et léger. Ces raccords présentent une construction entièrement en aluminium avec deux passages de fluide indépendants permettant le transfert simultané de médias différents. Les modèles standard comportent des raccords latéraux filetés sur l'arbre et le corps ; des joints à lèvre avec joint torique en face d'arbre (pour montage affleurant) sont disponibles en option (à spécifier à la commande). Les unités LT Series peuvent être intégrées à des bagues collectrices électriques standard pour un transfert combiné fluide/électrique.

Caractéristiques clés

• Deux passages de fluide indépendants permettant le transfert simultané de médias différents
• Conception compacte et légère adaptée aux systèmes d'automatisation et de robotique
• Corps en aluminium avec anodisation bleue
• Arbre en aluminium avec placage nickel sans électrolyse
• Raccords latéraux filetés standard ; options de glands d'étanchéité à joint torique pour montage affleurant
• Conçu pour l'intégration avec des bagues collectrices électriques pour interfaces combinées fluide/électrique

Configurations (exemples)
Réf. | Raccord | Taille du passage | Diamètre | Longueur | Alésage traversant | Couple min.
LT-2121 [LTM-2121] | 1/8"-27 NPT [Rc1/8"-28 BSPT] | 0,156" [3,962 mm] | 2,187" [55,55 mm] | 2,596" [65,939 mm] | 0,375" [9,525 mm] | 3 in-lbs [0,34 Nm]
LT-2321 [LTM-2321] | 3/8"-18 NPT [Rc3/8"-19 BSPT] | 0,375" [9,525 mm] | 3,437" [87,3 mm] | 4,624" [117,45 mm] | 0,375" [9,525 mm] | 8 in-lbs [0,9 Nm]

Remarques

• Les valeurs de couple minimum sont mesurées à pression nulle avec média huile/hydraulique (ou air/gaz pour la série SPS). Le couple requis peut être plus élevé avec d'autres types de médias ou en fonctionnement à sec.
• La durée de vie dépend de la vitesse de rotation et du cycle d'utilisation ; un fonctionnement continu proche de la vitesse maximale réduit la durée de vie.
• Les applications avec des températures supérieures à 220°F (105°C) ou avec de l'eau au-dessus de 212°F (100°C) nécessitent des matériaux d'étanchéité alternatifs.

Caractéristiques techniques

• Série / Modèle : LT Series (2-voies)
• Pression maximale (standard pour les modèles LT 2-voies) : 600 PSI [40 BAR]
• Vitesse maximale : 500 tr/min
• Vide maximal : 30 HG
• Plage de température : 0°F à 220°F [-18°C à 105°C]
• Médias appropriés : Air / Gaz (les liquides ne sont pas recommandés pour cette gamme)
• Types de raccordement (typiques) : NPT et BSPT (raccords latéraux filetés standard)
• Matériau & finition du corps : Aluminium (anodisation bleue)
• Matériau & finition de l'arbre : Aluminium (nickel chimique)
• Options de raccord d'arbre : Raccords latéraux filetés standard ; options de glands d'étanchéité à joint torique non filetés pour montage affleurant ; trous de montage à interface filetés ; trous usinés (bouchés)
• Construction : Aluminium intégral, deux passages de fluide indépendants
• Applications typiques : Automatisation, robotique, transfert pneumatique et sous vide nécessitant des raccords rotatifs 2-voies compacts
• Documentation disponible : Catalogue produit et manuel d'installation/montage (voir téléchargements produits)
