Raccord tournant pour le vide LT Series

pour gazpour air12 passages

Présentation

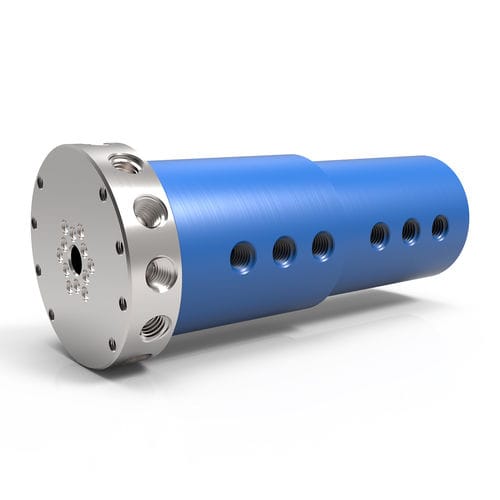

Les joints rotatifs LT Series 12 canaux sont conçus pour les applications d'air, de gaz et de vide dans les systèmes d'automatisation et de robotique. Leur construction en aluminium léger (carrosserie anodisée bleue) intègre douze passages de fluide indépendants permettant le transfert simultané de médias différents. Les modèles standard ont des raccords latéraux filetés sur l'arbre et le corps ; des bagues d'étanchéité à joint torique pour montage affleurant sont disponibles en option et doivent être précisées à la commande. La série LT peut être intégrée à des bagues collectrices électriques pour un transfert combiné fluide/électrique.

Caractéristiques principales

• Construction tout aluminium (carrosserie : anodisation bleue)
• Douze passages indépendants pour transfert simultané de plusieurs médias
• Conception compacte et légère adaptée à l'automatisation et à la robotique
• Raccords latéraux filetés standard sur arbre et corps ; bagues d'étanchéité visage O‑ring en option pour montage affleurant
• Arbre : aluminium (fini nickel chimique)
• Compatible avec bagues collectrices électriques pour transfert combiné

Performances
Pression maximale
600 PSI [40 BAR] (LT Series)

Vitesse maximale
500 RPM (LT Series)

Vide maximal
30 HG

Plage de températures
0° F à 220° F [-18° C à 105° C]

Médias appropriés
Air/Gaz (LT Series). L'utilisation de fluides liquides n'est pas recommandée pour ce produit.

Options de pression

• 200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• 600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
• 5 000–20 000 PSI [345–1 375 BAR] — disponible sur séries haute pression (SE, GP, GPS, HVH, HPS) ou sur mesure

Options de vitesse

• 20–500 RPM selon la série (SPS, LT, SE, GP, GPS, SCS, HVH, HPS)
• Vitesses sur mesure selon configuration

Types de raccordement

• NPT, BSPT raccords latéraux filetés (standard pour LT)
• Autres normes : BSPP, ASME‑BPE, SAE‑ORB ou sur demande

Raccord arbre & options de montage

• Raccords latéraux filetés standard (bouchons utilisés si option O‑ring face seal choisie)
• Bagues d'étanchéité visage O‑ring non filetées optionnelles pour montage affleurant (à préciser à la commande)
• Orifices de montage avec filetage, montage sur bride d'arbre ou bride de corps
• Orifices usinés bouchés pour usinage personnalisé

Matériaux

• Corps : Aluminium (anodisation bleue)
• Arbre : Aluminium (nickel chimique)

Configurations (extrait)

• LT-21121 (LTM-21121) — 1/8"-27 NPT [Rc1/8"-28 BSPT], passage Ø 0.156" [3.962 mm], diamètre 2.937" [74.6 mm], longueur 6.806" [172.873 mm], passage traversant 0.375" [9.525 mm], couple min. 8 in‑lbs [0.9 Nm]
• LT-23121 (LTM-23121) — 3/8"-18 NPT [Rc3/8"-19 BSPT], passage Ø 0.375" [9.525 mm], diamètre 4.438" [112.725 mm], longueur 14.070" [357.379 mm], passage traversant 0.440" [11.176 mm], couple min. 32 in‑lbs [3.62 Nm]

Remarques & avertissements

• L'utilisation de fluides liquides n'est pas recommandée pour la série LT ; choisissez une autre série si nécessaire.
• Toutes les valeurs techniques dépendent des paramètres d'application ; la durée de vie opérationnelle dépend de la vitesse de rotation et du cycle d'utilisation.
• Pour des températures supérieures à 220° F (105° C) ou de l'eau au‑dessus de 212° F (100° C), des matériaux d'étanchéité alternatifs sont requis — consulter le fabricant.

Caractéristiques / Spécifications techniques

• Produit : LT Series 12‑Passage Rotary Unions & Joints
• Brand: DSTI
• Pression maximale : 600 PSI [40 BAR]
• Vitesse maximale : 500 RPM
• Vide maximal : 30 HG
• Plage de température : 0° F à 220° F [-18° C à 105° C]
• Matériau du corps : Aluminium (anodisation bleue)
• Matériau de l'arbre : Aluminium (nickel chimique)
• Raccords standard : NPT, BSPT (latéral, fileté)
• Options de montage : Bride arbre, bride corps, bagues d'étanchéité O‑ring pour montage affleurant
• Médias adaptés : Air / Gaz (liquides non recommandés)
• Documents disponibles : Catalogue LT Series; Installation & Mounting (PDF)
