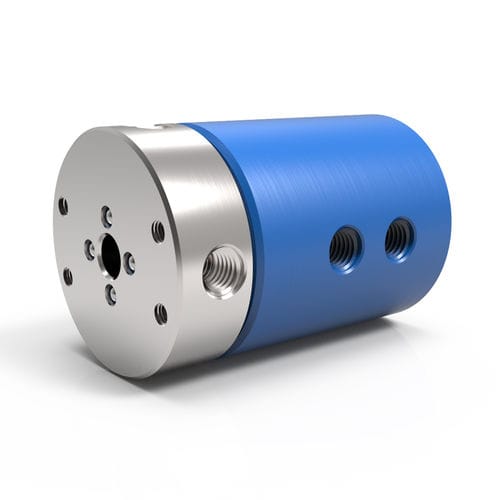

Raccord tournant pour air LT Series

pour gazpour le vide4 passages

Description
Les unions rotatives 4 passages LT Series sont conçues pour les applications d'air, de gaz et de vide dans les systèmes d'automatisation et robotiques. Ces unités compactes et légères présentent une construction entièrement en aluminium et quatre passages indépendants permettant le transfert simultané de médias différents. Les modèles LT disposent de raccords latéraux filetés standard sur l'arbre et le boîtier ; des presse-étoupes avec joint torique axial en option sont disponibles pour un montage affleurant (à préciser à la commande). La série LT peut s'intégrer aux bagues collectrices électriques standard pour combiner transfert de fluide et transmission électrique, signal et données.

Points forts

• Construction entièrement en aluminium (boîtier et arbre)
• Quatre passages indépendants pour transfert simultané de médias
• Conception compacte et légère pour automatisme et robotique
• Standard : raccords latéraux filetés sur arbre et boîtier
• Option : presse-étoupes à joint torique axial pour montage affleurant (non fileté)
• Compatible avec bagues collectrices électriques standard pour solutions fluide/électrique combinées
• Principalement destiné à l'air/gaz et au vide (les fluides liquides ne sont pas recommandés)

Performances

• Pression maximale (LT Series) : 600 PSI [40 BAR]
• Vitesse maximale (LT Series) : jusqu'à 500 RPM (selon configuration)
• Vide maximal : 30 HG
• Plage de température : 0° F à 220° F [-18° C à 105° C]
• Types de raccordement (standard) : NPT et BSPT, raccords latéraux filetés ; options presse-étoupes à joint torique axial pour montage affleurant
• Passages : quatre passages indépendants

Configurations (exemples)

• LT-2141 (LTM-2141) : 1/8"-27 NPT (Rc1/8"-28 BSPT) — Taille passage 0,156" [3,962 mm], Diamètre 2,187" [55,55 mm], Longueur 3,314" [84,176 mm], Alésage 0,375" [9,525 mm], Couple min. 4 in-lbs [0,45 Nm]
• LT-2341 (LTM-2341) : 3/8"-18 NPT (Rc3/8"-19 BSPT) — Taille passage 0,375" [9,525 mm], Diamètre 3,437" [87,3 mm], Longueur 6,284" [159,614 mm], Alésage 0,375" [9,525 mm], Couple min. 12 in-lbs [1,36 Nm]

Remarques et avertissements
Des courbes pression vs. couple et pression vs. vitesse sont fournies pour caractériser les performances (graphiques disponibles sur la page produit). L'utilisation de médias liquides n'est pas recommandée pour ces modèles. Toutes les valeurs techniques dépendent des paramètres d'application ; la durée de vie dépend de la vitesse de rotation et du cycle de service. Les applications avec des températures supérieures à 220° F (105° C) nécessitent des matériaux d'étanchéité alternatifs. L'utilisation d'eau à plus de 212° F (100° C) nécessite également des matériaux d'étanchéité adaptés.

Caractéristiques techniques

• Série / Modèle : LT Series
• Pression maximale : 600 PSI [40 BAR]
• Vitesse maximale : 500 RPM
• Vide maximal : 30 HG
• Plage de température : 0° F à 220° F [-18° C à 105° C]
• Types de connexions : NPT et BSPT (raccords latéraux filetés standard) ; presse-étoupes à joint torique axial en option pour montage affleurant
• Matériau du boîtier : aluminium (anodisation bleue)
• Matériau de l'arbre : aluminium (revêtement nickel chimique)
• Passages : quatre passages indépendants
• Montage d'interface optionnel : bride sur arbre et bride sur boîtier
• Options de connexion arbre : raccords latéraux filetés ; presse-étoupes non filetés à joint torique ; trous de fixation filetés ; trous d'usinage (bouchés)
• Médias adaptés : air/gaz et vide (les liquides ne sont pas recommandés)
• Exemples de couple minimum : LT-2141 = 4 in-lbs [0,45 Nm] ; LT-2341 = 12 in-lbs [1,36 Nm] (exemple à pression zéro)
