Raccord tournant pour le vide LT Series

pour gazpour air8 passages

Présentation

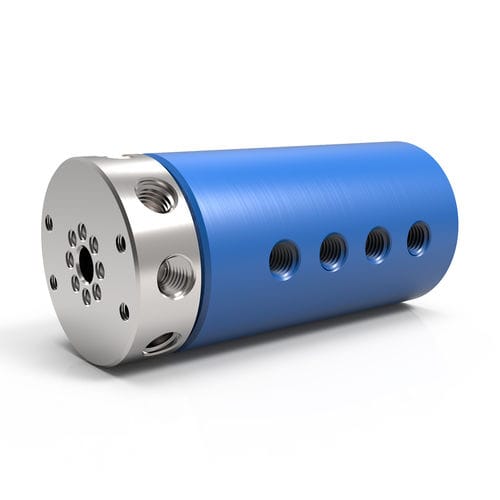

Les unions rotatives 8 voies de la Série LT sont conçues pour une utilisation avec air, gaz et vide et conviennent aux applications d'automatisation et de robotique. Ces unions rotatives, légères et compactes, disposent d'une construction entièrement en aluminium et de huit passages fluides indépendants permettant le transfert simultané de différents médias. Les modèles LT 8 voies offrent en standard des raccordements latéraux filetés sur l'arbre et le corps et sont disponibles avec des bagues d'étanchéité à joint torique en face d'arbre en option pour un montage affleurant.

Caractéristiques principales

• Construction entièrement en aluminium (corps anodisé)
• Huit passages indépendants pour le transfert simultané de différents médias
• Raccordements latéraux filetés standard sur arbre et corps
• Bagues d'étanchéité à joint torique en face d'arbre en option pour montage affleurant (à préciser lors de la commande)
• Intégration directe avec bagues collectrices électriques standard pour transfert combiné fluide et électrique
• Options de fixation d'interface : bride sur arbre et bride sur corps

Configurations (modèles sélectionnés)
Réf. | Raccord | Diamètre du passage | Diamètre | Longueur | Alésage traversant | Couple min.
LT-2181 [LTM-2181] | 1/8"-27 NPT [Rc1/8"-28 BSPT] | 0.156" [3.962 mm] | 2.187" [55.55 mm] | 4.746" [120.549 mm] | 0.375" [9.525 mm] | 5 in-lbs [0.56 Nm]
LT-2381 [LTM-2381] | 3/8"-18 NPT [Rc3/8"-19 BSPT] | 0.375" [9.525 mm] | 3.437" [87.3 mm] | 9.610" [244.094 mm] | 0.440" [11.176 mm] | 18 in-lbs [2.03 Nm]

Options et intégration

• Options de raccordement d'arbre : raccords latéraux filetés standard ; bagues d'étanchéité à joint torique non filetées en option pour montage affleurant ; trous de fixation d'interface filetés ; trous d'usinage (bouchés).
• Fixation d'interface en option : bride sur arbre et bride sur corps.
• Intégration avec bagues collectrices électriques disponible pour combiner le transfert de fluide et le transfert électrique (alimentation, signal et/ou données).

Remarques techniques

• Médias adaptés : Air/Gaz (principal). L'utilisation de fluides liquides n'est pas recommandée pour ce produit ; sélectionnez une autre gamme DSTI si des liquides sont requis.
• La plage de vide maximale et les considérations de température influencent le choix des joints et la durée de vie opérationnelle.
• Les valeurs de couple minimales indiquées sont basées sur une pression nulle avec des médias huile/hydrauliques (ou air/gaz pour la série SPS). Le couple requis peut être plus élevé pour d'autres types de médias ou en fonctionnement à sec.

Caractéristiques techniques

• Pression maximale : 600 PSI [40 BAR]
• Vitesse maximale : 500 RPM
• Vide maximal : 30 in Hg
• Plage de température : 0° F à 220° F [-18° C à 105° C]
• Types de raccord (typique) : NPT, BSPT
• Médias adaptés : Air / Gaz (principal). Médias liquides non recommandés pour ce produit.
• Matériau / Finition du corps : Aluminium (anodisation bleue)
• Matériau / Finition de l'arbre : Aluminium (nickelage chimique)
• Options de raccord d'arbre : raccords latéraux filetés (standard), bagues d'étanchéité à joint torique en option pour montage affleurant, trous de fixation d'interface filetés, trous d'usinage (bouchés)
• Applications typiques : automatisation, robotique et autres systèmes tournants nécessitant plusieurs passages fluides indépendants
