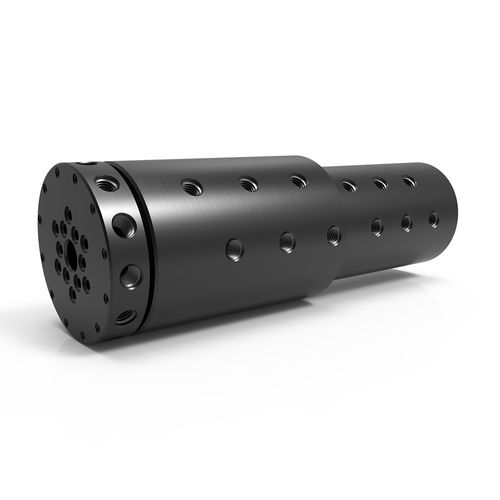

Raccord tournant pour eau GP 12

pour huilepour le videpour gaz

Présentation du produit
Les joints tournants GP Series à 12 passages intègrent douze canaux de fluide indépendants dans un seul ensemble rotatif, permettant le transfert simultané de différents fluides en service sous vide et sous pression bidirectionnelle. La construction standard utilise de l'acier au carbone avec finition oxyde noir ; des options en acier inoxydable sont disponibles pour la résistance à la corrosion ou les applications en eau/milieux corrosifs.

Caractéristiques principales

• 12 passages d'écoulement indépendants pour le transfert simultané de plusieurs fluides
• Technologie d'étanchéité adaptée au service sous vide et aux pressions bidirectionnelles
• Corps et arbre standards : acier au carbone (oxydation noire) ; options en acier inoxydable disponibles
• Raccords latéraux filetés standards : NPT ou BSPP
• Gorges à joint torique en face optionnelles pour montage affleurant (à préciser à la commande)
• Conçu pour intégration directe avec bagues collectrices électriques pour transfert combiné fluide et électrique/données
• Médias compatibles typiques : air/gaz, liquide de refroidissement, huile/hydraulique, eau/éthylène glycol (utiliser des inhibiteurs de corrosion pour les solvants aqueux ; huiles hydrauliques à base de pétrole)

Configurations représentatives

• GP-201-12 — 1/4"-18 NPT (également en BSPP) — Passage 0,250" [6,35 mm] — Diamètre 4,437" [112,7 mm] — Longueur 13,380" [339,85 mm] — Alésage traversant 0,750" [19,05 mm] — Couple min. 19,2 ft-lbs [26,03 Nm]
• GP-301-12 — 3/8"-18 NPT (également en BSPP) — Passage 0,375" [9,525 mm] — Diamètre 4,937" [125,4 mm] — Longueur 15,370" [390,40 mm] — Alésage traversant 0,750" [19,05 mm] — Couple min. 26,2 ft-lbs [35,52 Nm]

Options disponibles

• Modifications sur mesure pour adapter les produits standard aux exigences du projet
• Intégration de bagues collectrices électriques pour transfert combiné fluide et électrique/données
• Option de gorge à joint torique en face au lieu des raccords latéraux filetés pour montage affleurant

Performance et données

• Courbes pression vs couple et pression vs vitesse disponibles pour les modèles GP Series
• Différentes options de pression et de vitesse suivant les variantes de la série (voir configurations représentatives)

Caractéristiques techniques

• Pression maximale : 7 500 PSI [515 BAR]
• Vitesse maximale : 500 RPM
• Vide maximal : 30 HG
• Plage de température : 0° F à 220° F [-18° C à 105° C] ; les applications à température plus élevée nécessitent des matériaux d'étanchéité alternatifs
• Médias compatibles : air/gaz ; liquide de refroidissement (avec inhibiteurs de corrosion) ; huile/hydraulique (à base de pétrole) ; eau/éthylène glycol (avec inhibiteurs de corrosion) ; autres médias via solutions sur mesure
• Types de raccordement : NPT et BSPP standards ; autres types disponibles sur d'autres séries
• Matériau du corps : acier au carbone (oxydation noire) ; acier inoxydable en option pour résistance à la corrosion
• Matériau de l'arbre : acier au carbone (oxydation noire) ; options en acier inoxydable disponibles
• Options de connexion d'arbre : raccords latéraux filetés (standard) ; gorges à joint torique en face non filetées pour montage affleurant (option) ; perçages de fixation filetés
• Exemples de tailles de passage : 0,250" (6,35 mm) et 0,375" (9,525 mm)
• Exemple d'alésage traversant : 0,750" [19,05 mm]
• Couple minimum pour rotation (exemples, pression zéro) : GP-201-12 = 19,2 ft-lbs [26,03 Nm] ; GP-301-12 = 26,2 ft-lbs [35,52 Nm]
