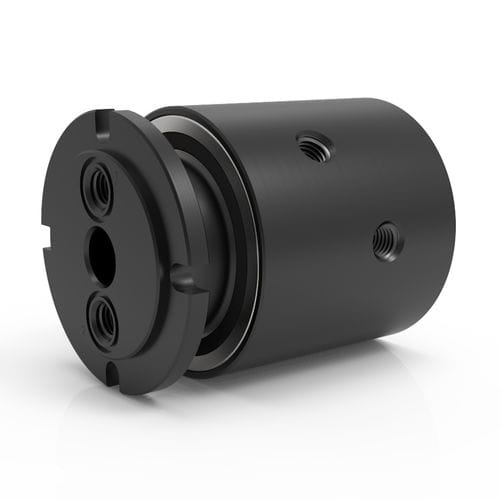

Raccord tournant pour eau GP 2

pour huilepour le videpour produits chimiques

Aperçu
Les collecteurs rotatifs 2 passages GP Series offrent deux passages de fluide indépendants pour le transfert simultané de médias différents. La technologie d'étanchéité spécialisée prend en charge le vide et les pressions bidirectionnelles. Les corps standards en acier carbone (noircis) conviennent pour l'air/gaz, les liquides de refroidissement et les fluides hydrauliques à base de pétrole; des options en acier inoxydable sont disponibles pour les médias corrosifs et l'eau. Les modèles 2 passages avec filetage NPT possèdent une configuration d'arbre permettant un montage par les passages filetés ou par des alésages avec joint torique en surface; les modèles 2 passages à filetage BSPP ne sont pas disponibles avec alésage à joint torique. Les collecteurs GP sont conçus pour une intégration directe avec des bagues collectrices électriques standard pour le transfert combiné fluide et électrique/signal/données.

Options de pression et vitesse (résumé)

• Pression max. — Séries : 200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• Pression max. — Séries : 600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
• Pression max. — Séries : 5 000 PSI [345 BAR] — SE, GP, GPS, HVH, HPS
• Pression max. — Séries : 7 500 PSI [515 BAR] — SE, GP, GPS, HPS
• Pression max. — Séries : 20 000 PSI [1 375 BAR] — HPS
• Vitesse max. — Séries : de 20 RPM à 500 RPM selon la série (généralement jusqu'à 500 RPM)
• Autres — Sur mesure

Types de connexion (résumé)

• ASME-BPE — SCS
• BSPP — SE, GP
• BSPT — LT
• NPT — SPS, LT, GP, GPS
• SAE-ORB — SE, HVH
• Pression moyenne — HPS
• Autres — Sur mesure

Médias adaptés (résumé)

• Air / Gaz
• Liquide de refroidissement
• Huile / Hydraulique (base pétrole)
• Eau / Glycol
• Produits chimiques (utiliser GPS, SCS, HPS selon cas)
• Eau DI / eau potable
• Médias agroalimentaires (série SCS)
• Vapeur — solutions sur mesure

Remarques
* Les eaux/glycols ou liquides de refroidissement doivent contenir des inhibiteurs de corrosion. Les huiles/fluide hydrauliques doivent être d'origine pétrolière. Toutes les valeurs dépendent des paramètres d'application; la durée de vie est influencée par la vitesse de rotation et le cycle d'utilisation. Les applications au-dessus de 220°F (105°C) ou l'utilisation d'eau au-dessus de 212°F (100°C) nécessitent des matériaux d'étanchéité alternatifs. Configurations sur demande.

Caractéristiques techniques

• Pression maximale : 7 500 PSI [515 BAR]
• Vitesse maximale : 500 RPM
• Vide maximal : 30 HG
• Plage de température : 0°F à 220°F [-18°C à 105°C]
• Matériau du corps : acier carbone (noircissement); options acier inoxydable disponibles
• Matériau de l'arbre : acier carbone (noircissement)
• Types de connexion : NPT, BSPP (et autres selon configuration)
• Principales fonctions : deux passages fluides indépendants; étanchéité pour vide et pressions bidirectionnelles; intégration possible avec bagues collectrices électriques
