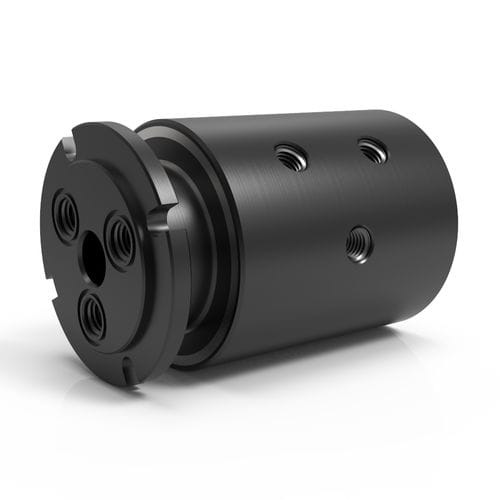

Raccord tournant pour eau GP 3

pour huilepour le videpour produits chimiques

Description
La série GP à 3 passages propose trois canaux fluides indépendants permettant le transfert simultané de médias différents, avec une technologie d'étanchéité adaptée au vide et aux pressions bidirectionnelles. La construction standard est en acier carbone avec finition oxyde noir pour les services air/gaz, liquide de refroidissement et hydraulique. Des versions inox (option GPS) sont disponibles pour la résistance à la corrosion et les applications eau ou milieux corrosifs.

Caractéristiques principales

• Trois passages de fluide indépendants (3 passages)
• Étanchéité adaptée au vide et aux pressions bidirectionnelles
• Boîtier et arbre en acier carbone (oxyde noir) en standard; options acier inoxydable disponibles
• Disponible avec raccords NPT ou BSPP (les modèles NPT peuvent être équipés d'une gorge à joint torique pour montage affleurant)
• Conçu pour intégration avec bagues collectrices électriques afin d'associer transfert de fluide et alimentation/signal/données

Pression maximale — Séries (tableau)
200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
5 000 PSI [345 BAR] — SE, GP, GPS, HVH, HPS
7 500 PSI [515 BAR] — SE, GP, GPS, HPS
20 000 PSI [1 375 BAR] — HPS
Autres — Sur mesure

Vitesse maximale — Séries (tableau)
20 RPM — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
50 RPM — SPS, LT, SE, GP, GPS, SCS, HPS
75 RPM — SPS, LT, SE, GP, GPS, SCS
300 RPM — SPS, LT, SE, GP, GPS, SCS
500 RPM — SPS, LT, GP, GPS, SCS
Autres — Sur mesure

Types de raccordement — Séries (tableau)
ASME-BPE — SCS
BSPP — SE, GP
BSPT — LT
NPT — SPS, LT, GP, GPS
SAE-ORB — SE, HVH
Pression moyenne — HPS
Autres — Sur mesure

Médias compatibles — Séries (tableau)
Air/Gaz — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
Produits chimiques — GPS, SCS, HPS
Refroidissement — SE, GP, GPS, SCS, HPS
Eau déminéralisée/Eau du réseau — GPS, SCS, HPS
Certifié alimentaire — SCS
Huile/Hydraulique — SE, GP, GPS, SCS, HVH, HPS
Vapeur — Sur mesure
Eau/Glycol — SE, GP, GPS, SCS, HPS
Autres — Sur mesure

Remarques / Avertissements
* Les médias eau/glycol ou fluides de refroidissement doivent contenir des inhibiteurs de corrosion. Les médias huile/hydraulique doivent être d'origine pétrolière. Toutes les valeurs techniques dépendent des combinaisons de paramètres d'application; la durée de vie opérationnelle dépend de la vitesse de rotation et du cycle de service. Les applications au-dessus de 105°C (220°F) ou l'utilisation d'eau au-dessus de 100°C (212°F) peuvent nécessiter des joints alternatifs.
