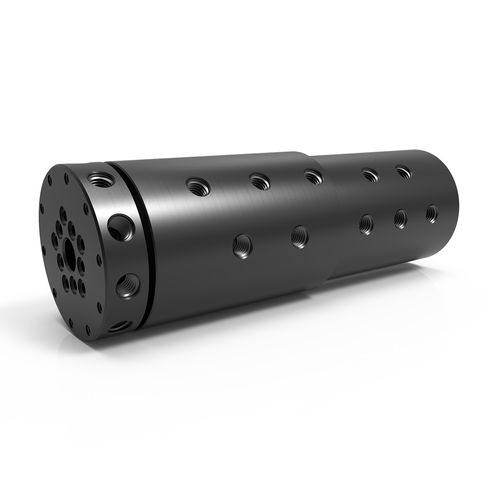

Raccord tournant pour eau GP 10

pour huilepour le videpour gaz

Présentation
Les joints rotatifs GP Series 10 passages intègrent dix canaux fluides indépendants et une technologie d'étanchéité adaptée au vide et aux pressions bidirectionnelles, permettant le transfert simultané de différents milieux. La construction standard est en acier au carbone (oxyde noir) pour air/gaz, liquide de refroidissement et service hydraulique ; des versions inox sont disponibles pour la résistance à la corrosion et le transfert d'eau ou de milieux corrosifs. Les raccords latéraux sur arbre et corps sont standard NPT ou BSPP ; des gorges de joint torique en face peuvent être spécifiées. Conçus pour s'intégrer avec des bagues collectrices électriques compatibles si besoin de combiner transfert de fluides et transmission électrique.

Configurations (sélection)
GP-201-10 | 1/4"-18 NPT (G1/4" BSPP) | Passage : 0,250" [6,35 mm] | Diamètre : 3,687" [93,65 mm] | Longueur : 10,000" [254,00 mm] | Alésage : 0,750" [19,05 mm] | Couple min. : 14,7 ft-lbs [19,93 Nm]
GP-301-10 | 3/8"-18 NPT (G3/8" BSPP) | Passage : 0,375" [9,525 mm] | Diamètre : 3,937" [100 mm] | Longueur : 13,620" [345,95 mm] | Alésage : 0,750" [19,05 mm] | Couple min. : 23,3 ft-lbs [31,59 Nm]

Options de pression (référence)
200 PSI [15 BAR] | SPS, LT, SE, GP, GPS, SCS, HVH, HPS
600 PSI [40 BAR] | SPS, LT, SE, GP, GPS, HVH, HPS
5 000 PSI [345 BAR] | SE, GP, GPS, HVH, HPS
7 500 PSI [515 BAR] | SE, GP, GPS, HPS
20 000 PSI [1 375 BAR] | HPS
Autre | Sur mesure

Options de vitesse (référence)
20 RPM | SPS, LT, SE, GP, GPS, SCS, HVH, HPS
50 RPM | SPS, LT, SE, GP, GPS, SCS, HPS
75 RPM | SPS, LT, SE, GP, GPS, SCS
300 RPM | SPS, LT, SE, GP, GPS, SCS
500 RPM | SPS, LT, GP, GPS, SCS
Autre | Sur mesure

Types de raccordement (référence)
ASME-BPE | SCS
BSPP | SE, GP
BSPT | LT
NPT | SPS, LT, GP, GPS
SAE-ORB | SE, HVH
Medium Pressure | HPS
Autre | Sur mesure

Médias compatibles (sélection)
Air/Gaz, Liquide de refroidissement, Huile/Hydraulique, Eau/Glycol (Eau/Glycol ou liquide de refroidissement : additifs anticorrosion requis ; huiles/hydrauliques : base pétrolière).

Options disponibles

• Modifications personnalisées des passages, ports, fixations ou dimensions selon projet.
• Intégration avec bagues collectrices électriques pour combiner fluide et alimentation/signal/données.
• Gorges de joint torique en face optionnelles pour montage affleurant ou connexions latérales non filetées (à préciser à la commande).
• Options de liaison d'arbre : connexions latérales filetées standard, joints toriques en face non filetés optionnels, et trous de montage avec interface filetée.

Remarques & précautions
Pression maximale typique pour GP 10 passages : 7 500 PSI [515 BAR]. Vitesse de référence maximale pour la série GP : jusqu'à 500 RPM selon configuration. Plage de température pour joints standards : 0° F à 220° F [-18° C à 105° C]. La durée de vie dépend de la vitesse de rotation, du cycle d'utilisation et du fluide. Pour des températures supérieures à 220° F (105° C) ou de l'eau au‑delà de 212° F (100° C), prévoir des matériaux d'étanchéité alternatifs. Utiliser des inhibiteurs de corrosion pour Eau/Glycol et des fluides à base pétrolière pour Huile/Hydraulique.

Caractéristiques techniques

• Brand: DSTI (Dynamic Sealing Technologies)
• Model / Series: GP Series
• Configuration : 10 passages fluides indépendants (10‑passages)
• Pression maxi (typique GP 10‑passages) : 7 500 PSI [515 BAR]
• Vitesse maxi (typique) : 500 RPM (dépend de la série/configuration)
• Vide maxi : 30 HG
• Plage de température (joints standards) : 0° F à 220° F [-18° C à 105° C]
• Matériau du corps : acier au carbone (oxyde noir) ; versions inox disponibles
• Matériau de l'arbre : acier au carbone (oxyde noir) ; versions inox disponibles
• Raccords standards : NPT, BSPP (connexions latérales sur arbre et corps)
• Tailles typiques de passage (exemples) : 0,250" [6,35 mm], 0,375" [9,525 mm]
• Alésage exemple : 0,750" [19,05 mm]
• Couple min. pour rotation (exemples à pression zéro, Huile/Hydraulique) : GP-201-10 = 14,7 ft-lbs [19,93 Nm] ; GP-301-10 = 23,3 ft-lbs [31,59 Nm]
• Médias compatibles : Air/Gaz, Liquide de refroidissement, Huile/Hydraulique, Eau/Glycol (avec inhibiteurs de corrosion)
