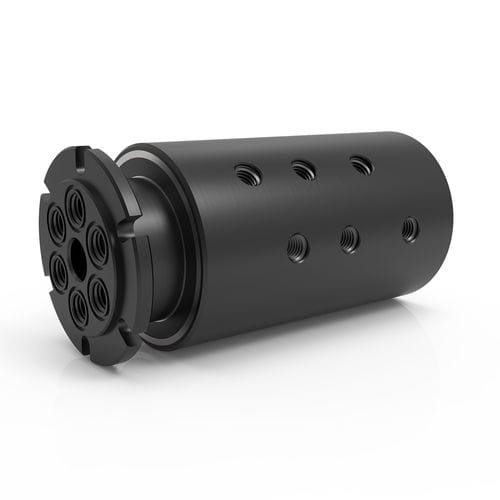

Raccord tournant pour air GP 6

pour eaupour le videpour huile

Aperçu du produit
Les unions rotatives 6 voies GP Series offrent six passages d’écoulement indépendants permettant le transfert simultané de différents fluides. Elles intègrent une technologie d’étanchéité spécialisée adaptée aux services sous vide et aux pressions bidirectionnelles. La construction standard est en acier au carbone avec finition oxyde noir ; des versions en acier inoxydable sont disponibles pour la résistance à la corrosion et le transfert d’eau ou de fluides corrosifs. Les modèles à filetage NPT disposent d’une configuration d’arbre permettant le montage via les passages filetés ou via des gorges d’étanchéité à joint torique pour un montage affleurant. Les modèles à filetage BSPP ne sont pas disponibles avec des gorges pour joint torique. La série GP est conçue pour s’intégrer directement avec des bagues collectrices électriques afin de combiner transfert de fluide et alimentation, signaux ou données.

Caractéristiques clés

• Six passages d’écoulement indépendants pour transfert simultané multi‑fluides
• Conception d’étanchéité spécialisée pour service sous vide et pression bidirectionnelle
• Corps et arbre en acier au carbone avec finition oxyde noir ; options inox pour résistance à la corrosion
• Modèles NPT : configuration d’arbre unique permettant montage fileté ou par gorge à joint torique
• Modèles BSPP : non proposés avec gorges pour joint torique
• Compatibilité avec bagues collectrices électriques pour combiner fluides et alimentation, signaux ou données

Résumé des spécifications
Pression maximale — répartition par série
200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
5 000 PSI [345 BAR] — SE, GP, GPS, HVH, HPS
7 500 PSI [515 BAR] — SE, GP, GPS, HPS
20 000 PSI [1 375 BAR] — HPS
Autres — Sur mesure

Vitesse maximale — répartition par série
20 RPM — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
50 RPM — SPS, LT, SE, GP, GPS, SCS, HPS
75 RPM — SPS, LT, SE, GP, GPS, SCS
300 RPM — SPS, LT, SE, GP, GPS, SCS
500 RPM — SPS, LT, GP, GPS, SCS
Autres — Sur mesure

Type de connexion — répartition par série
ASME‑BPE — SCS
BSPP — SE, GP
BSPT — LT
NPT — SPS, LT, GP, GPS
SAE‑ORB — SE, HVH
Pression moyenne — HPS
Autres — Sur mesure

Médias compatibles — répartition par série
Air/Gaz — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
Produits chimiques — GPS, SCS, HPS
Refroidissement — SE, GP, GPS, SCS, HPS
Eau déionisée/robinet — GPS, SCS, HPS
Alimentaire — SCS
Huile/Hydraulique — SE, GP, GPS, SCS, HVH, HPS
Vapeur — Sur mesure
Eau/Glycol — SE, GP, GPS, SCS, HPS

Configurations disponibles

• GP-161 — 1/8"‑27 NPT [G1/8"‑28 BSPP] — Passage Ø 0,156" [3,962 mm] — Diamètre 3,187" [80,95 mm] — Longueur 6,483" [164,67 mm] — Alésage 0,500" [12,7 mm] — Couple min. 6 ft‑lbs [8,13 Nm]
• GP-261 — 1/4"‑18 NPT [G1/4"‑19 BSPP] — Passage Ø 0,250" [6,35 mm] — Diamètre 4,000" [101,6 mm] — Longueur 8,175" [207,65 mm] — Alésage 0,750" [19,05 mm] — Couple min. 9,8 ft‑lbs [13,29 Nm]
• GP-361 — 3/8"‑18 NPT [G3/8"‑19 BSPP] — Passage Ø 0,375" [9,525 mm] — Diamètre 4,250" [107,95 mm] — Longueur 8,963" [227,66 mm] — Alésage 0,750" [19,05 mm] — Couple min. 13,1 ft‑lbs [17,76 Nm]
• GP-460 — 1/2"‑14 NPT [G1/2"‑14 BSPP] — Passage Ø 0,500" [12,7 mm] — Diamètre 4,937" [125,4 mm] — Longueur 10,000" [254,0 mm] — Alésage : Aucun — Couple min. 22,3 ft‑lbs [30,23 Nm]
• GP-561 — 3/4"‑14 NPT [G3/4"‑14 BSPP] — Passage Ø 0,750" [19,05 mm] — Diamètre 6,437" [163,5 mm] — Longueur 13,230" [336,04 mm] — Alésage 1,000" [25,4 mm] — Couple min. 43,3 ft‑lbs [58,71 Nm]

Remarques
Les fluides eau/glycol ou refroidissement doivent contenir des inhibiteurs de corrosion. Les huiles/hydrauliques doivent être d’origine pétrolière. La durée de vie dépend de la vitesse de rotation et du cycle de service. Les applications opérant près de la vitesse maximale en service continu, ou au‑dessus de 220°F [105°C] (ou eau au‑dessus de 212°F [100°C]) nécessitent des matériaux d’étanchéité alternatifs.

Caractéristiques techniques

• Pression maximale : jusqu’à 7 500 PSI [515 BAR] (varie selon la série)
• Vitesse maximale : jusqu’à 500 RPM (varie selon la série)
• Vide maximal : 30 HG
• Plage de température : 0°F à 220°F [-18°C à 105°C]
• Matériau du corps : acier au carbone (oxyde noir) ; options inox disponibles
• Matériau de l’arbre : acier au carbone (oxyde noir) ; options inox disponibles
• Types de connexion : NPT, BSPP (autres connexions disponibles sur certaines séries)
• Médias compatibles : air/gaz, refroidissement, huile/hydraulique, eau/glycol (avec inhibiteurs) ; modèles sélectionnés pour produits chimiques, eau DI/robinet, alimentaire
• Numéros de pièces disponibles : GP‑161, GP‑261, GP‑361, GP‑460, GP‑561
