Raccord tournant pour eau SE 12

pour huilepour gazpour air

Présentation

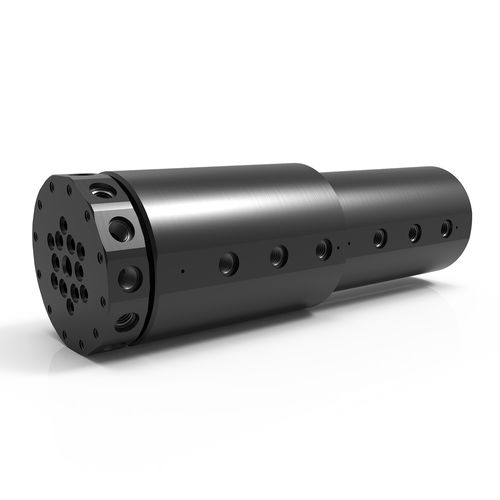

Les joints rotatifs SE Series à 12 passages offrent 12 passages de fluide indépendants pour des applications compactes nécessitant des pressions élevées. Les modèles possèdent des connexions radiales filetées standard sur l'arbre et le corps, et des joints de type O-ring axiaux en option pour montage en face/à fleur (à spécifier lors de la commande). La série SE est conçue pour s'intégrer directement aux bagues collectrices électriques DSTI pour le transfert combiné de fluides et d'énergie/signaux.

Points clés

• 12 passages d'écoulement indépendants
• Pression maximale (option typique SE) : 7 500 PSI [515 BAR]
• Vitesse de rotation maximale (option typique SE) : 300 RPM
• Connexions standard : SAE-ORB et BSPP (radial)
• Joints à faces axiales O-ring en option pour montage en face/à fleur (à spécifier à la commande)
• Matériaux arbre et corps : acier au carbone (oxydation noire)
• Médias compatibles : air/gaz, liquide de refroidissement, huile/hydraulique (pétrole), eau/glycol
• Plage de température (joints standard) : 0° F à 220° F [-18° C à 105° C]
• Vide maximal : 30 HG
• Fixations optionnelles : montage bride sur arbre et montage bride sur corps
• Intégrable avec bagues collectrices électriques pour transfert fluide + puissance/signal/données

Pression / Série (récapitulatif)

• 200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• 600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
• 5 000 PSI [345 BAR] — SE, GP, GPS, HVH, HPS
• 7 500 PSI [515 BAR] — SE, GP, GPS, HPS
• 20 000 PSI [1 375 BAR] — HPS
• Autres — solutions sur mesure disponibles

Vitesse / Série (récapitulatif)

• 20 RPM — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• 50 RPM — SPS, LT, SE, GP, GPS, SCS, HPS
• 75 RPM — SPS, LT, SE, GP, GPS, SCS
• 300 RPM — SPS, LT, SE, GP, GPS, SCS
• 500 RPM — SPS, LT, GP, GPS, SCS
• Autres — solutions sur mesure disponibles

Types de connexion / Série (récapitulatif)

• ASME-BPE — SCS
• BSPP — SE, GP
• BSPT — LT
• NPT — SPS, LT, GP, GPS
• SAE-ORB — SE, HVH
• Pression moyenne — HPS
• Autres — solutions sur mesure disponibles

Exemple de pièce

• Modèle : SE-11121 (SEM-11121)
• Connexion : #4 SAE-ORB [G1/8"-28 BSPP]
• Diamètre de passage : 0,187" [4,75 mm]
• Diamètre extérieur : 3,437" [87,3 mm]
• Longueur totale : 10,000" [254,001 mm]
• Alésage traversant : 0,375" [9,525 mm]
• Couple minimal pour rotation (pression zéro, huile/hydraulique) : 133 in-lbs [15,03 Nm]
• Téléchargements disponibles : catalogue PDF ; dessin PDF ; DWG (2D) ; STEP (3D) ; guide d'installation et de montage PDF

Applications et remarques sur les médias

• Convient pour air/gaz, liquide de refroidissement, huile/hydraulique (pétrole) et eau/glycol.
• L'eau/glycol ou les liquides de refroidissement doivent contenir des inhibiteurs de corrosion ; les huiles/hydrauliques doivent être d'origine pétrolière.
• La durée de service dépend de la vitesse de rotation et du cycle d'utilisation ; les applications à vitesse continue élevée ou à haute température peuvent nécessiter des matériaux de joint alternatifs.

Caractéristiques / spécifications techniques

• Série : SE Series
• Nombre de passages : 12 passages indépendants
• Pression maximale (option typique SE) : 7 500 PSI [515 BAR]
• Vitesse maximale (option typique SE) : 300 RPM
• Vide maximal : 30 HG
• Plage de température (joints standard) : 0° F à 220° F [-18° C à 105° C]
• Types de connexion : SAE-ORB (radial), BSPP ; joints à face O-ring axiaux optionnels disponibles
• Options de connexion arbre : SAE-ORB radial ou BSPP (standard) ; joint à face O-ring axial en option ; trous de fixation filetés
• Matériau du corps : acier au carbone (oxydation noire)
• Matériau de l'arbre : acier au carbone (oxydation noire)
• Médias typiques : air/gaz ; liquide de refroidissement ; huile/hydraulique ; eau/glycol
• Couple minimal exemple (SE-11121) : 133 in-lbs [15,03 Nm] (pression zéro, huile/hydraulique)
• Interfaces de montage : bride arbre ; bride corps ; montage en face/à fleur (spécifier à la commande)
