Raccord tournant pour eau SE 6

pour huilepour air6 passages

Description

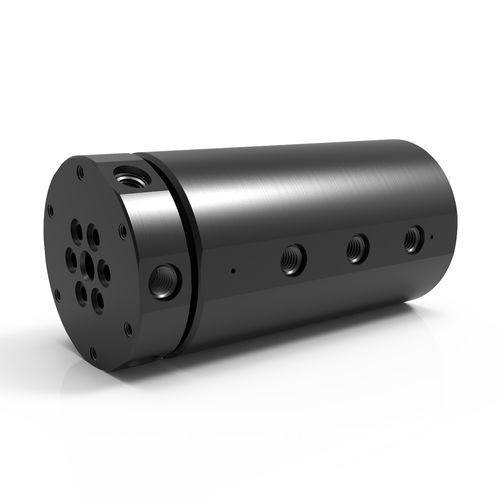

Les joints rotatifs SE Series 6 passages de DSTI offrent six passages fluides indépendants dans un encombrement réduit et une conception adaptée aux applications pressurisées. Les modèles SE intègrent des raccords latéraux filetés sur l'arbre et le corps en standard et peuvent être commandés avec des joints toriques axiaux (montage en face) en option. Conçus pour une intégration directe avec les bagues collectrices électriques DSTI pour le transfert simultané de fluides et d'électricité/données.

Caractéristiques principales

• Six passages indépendants pour l'acheminement de médias multiples.
• Format compact pour les installations à encombrement limité.
• Raccordements latéraux filetés standard ; joints toriques axiaux en option pour montage en face.
• Prévu pour intégration directe avec bagues collectrices électriques pour transfert combiné fluide/électrique.

Pression maximale — Options

• 200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• 600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
• 5 000 PSI [345 BAR] — SE, GP, GPS, HVH, HPS
• 7 500 PSI [515 BAR] — SE, GP, GPS, HPS
• 20 000 PSI [1 375 BAR] — HPS
• Autres — solutions sur mesure disponibles

Vitesse maximale — Options

• 20 RPM — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• 50 RPM — SPS, LT, SE, GP, GPS, SCS, HPS
• 75 RPM — SPS, LT, SE, GP, GPS, SCS
• 300 RPM — SPS, LT, SE, GP, GPS, SCS
• 500 RPM — SPS, LT, GP, GPS, SCS
• Autres — solutions sur mesure disponibles

Type de raccordement — Options

• ASME‑BPE — SCS
• BSPP — SE, GP
• BSPT — LT
• NPT — SPS, LT, GP, GPS
• SAE‑ORB — SE, HVH
• Pression moyenne — HPS
• Autres — solutions sur mesure disponibles

Médias compatibles — Options

• Air/Gaz — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• Produits chimiques — GPS, SCS, HPS
• Coolant (fluide de refroidissement) — SE, GP, GPS, SCS, HPS
• Eau DI/robinet — GPS, SCS, HPS
• Alimentaire — SCS
• Huile/Hydraulique — SE, GP, GPS, SCS, HVH, HPS
• Vapeur — solutions sur mesure
• Eau/Glycol — SE, GP, GPS, SCS, HPS

Remarques / Conseils médias & joints

• Les médias eau/glycol ou fluide de refroidissement doivent contenir des inhibiteurs de corrosion.
• Les huiles/hydrauliques doivent être à base de pétrole pour les joints standard ; matériaux d'étanchéité alternatifs nécessaires pour températures élevées ou fluides agressifs.

Exemple de configuration (données modèle)

• Référence exemple : SE-1161 [SEM-1161]
• Raccord : #4 SAE‑ORB (option équivalente G1/8"‑28 BSPP)
• Diamètre de passage : 0,187" [4,75 mm]
• Diamètre : 2,937" [74,6 mm]
• Longueur : 6,094" [154,79 mm]
• Alésage traversant : 0,375" [9,525 mm]
• Couple min. (pression zéro, Huile/Hydraulique) : 54 in‑lbs [6,1 Nm]
• Téléchargements disponibles : Catalogue PDF, Dessin PDF, DWG (2D), STEP (3D), documentation d'installation et de montage

Montage & Interface

• Standard : raccords radiaux (latéraux) filetés SAE‑ORB ou BSPP sur arbre (ports latéraux utilisés si l'option axiale n'est pas choisie).
• Option : joint torique axial pour montage en face (préciser à la commande).
• Interfaces optionnelles : bride d'arbre et bride de corps disponibles.
• Options de connexion d'arbre : connexions radiales et axiales ; perçages filetés de fixation disponibles.

Intégration & Personnalisation

• Conçu pour s'intégrer directement avec des bagues collectrices électriques pour transfert combiné fluide/électrique/données.
• Modifications sur mesure et interfaces de montage disponibles pour répondre aux besoins de projet.

caractéristiques / spécifications techniques

• Série : SE Series (6‑passages)
• Nombre de passages : 6 passages indépendants
• Pression maximale : jusqu'à 7 500 PSI [515 BAR] (capacité série ; autres options et solutions sur mesure disponibles)
• Vitesse maximale : jusqu'à 300 RPM (capacité série ; autres vitesses disponibles)
• Vide maximal : 30 HG
• Plage de température : 0 °F à 220 °F [-18 °C à 105 °C] (températures supérieures nécessitent des matériaux d'étanchéité alternatifs)
• Matériau du corps : acier au carbone (noirci)
• Matériau de l'arbre : acier au carbone (noirci)
• Types de raccordement : SAE‑ORB et BSPP standard sur la série SE ; autres filetages disponibles selon les séries
• Médias compatibles : Air/Gaz, Coolant, Huile/Hydraulique, Eau/Glycol (voir recommandations médias ci‑dessus)
• Montage optionnel : bride d'arbre, bride de corps, montage en face/plat (spécifier à la commande)
• Documentation disponible : Catalogue SE Series PDF ; Installation & Mounting PDF ; dessins modèles et fichiers 2D/3D (DWG/STEP)
