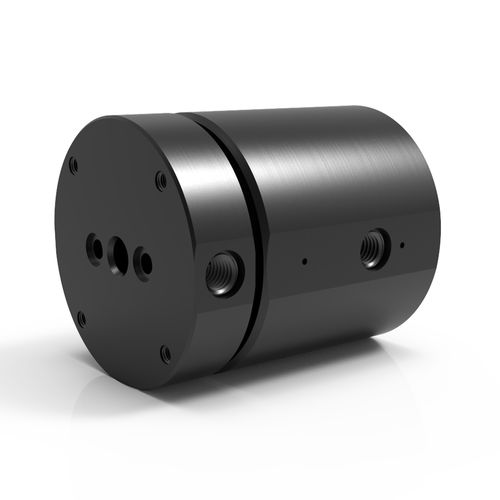

Raccord tournant pour eau SE Series

pour vapeurpour huilepour produits alimentaires

Présentation
Les joints rotatifs 2 passages SE Series fournissent deux passages fluides indépendants dans une interface rotative compacte, adaptée aux applications à haute pression et aux espaces restreints. Les modèles standard disposent de raccords filetés latéraux sur l'arbre et le corps ; des joints torique d'arbre optionnels permettent un montage en face/à plat si spécifié. Les modèles SE sont conçus pour s'intégrer à des bagues collectrices électriques afin de combiner transfert de fluide et alimentation/signal/communication électrique.

Caractéristiques clés

• Deux passages d'écoulement indépendants (2 passages)
• Options haute pression pour la série SE (jusqu'à 7 500 PSI [515 BAR])
• Vitesse maximale jusqu'à 300 tr/min pour la série SE
• Raccords filetés latéraux standard ; montage axial en face avec joint torique en option
• Intégration possible avec bagues collectrices électriques pour transfert fluide + électrique
• Corps et arbre : acier au carbone (noirci) standard ; autres matériaux sur demande

Spécifications techniques

• Série / Modèle : SE Series
• Pression maximale : jusqu'à 7 500 PSI [515 BAR] (selon la série)
• Vitesse maximale : jusqu'à 300 tr/min (selon la série)
• Vide maximal : 30 HG
• Plage de température : 0°F à 220°F [-18°C à 105°C] ; températures supérieures nécessitent des matériaux d'étanchéité alternatifs
• Types de raccordement : SAE-ORB, BSPP (et autres options spécifiques : NPT, BSPT, ASME-BPE)
• Options de connexion d'arbre : SAE-ORB radial ou BSPP standard ; joint torique axial en option ; trous de fixation filetés ; montage bride arbre ou bride corps en option
• Médias compatibles : air/gaz, liquide de refroidissement, huile/hydraulique (à base de pétrole), eau/glycol, produits chimiques (selon série), eau DI/eau du réseau, alimentaire (série SCS), vapeur (sur mesure)

Limites de fonctionnement et remarques
Les milieux eau/glycol ou liquide de refroidissement doivent contenir des inhibiteurs de corrosion. Les huiles/hydrauliques doivent être d'origine pétrolière. La durée de vie opérationnelle et le couple minimal dépendent de la vitesse de rotation, du fluide et du cycle de service. Les applications dépassant 220°F (105°C) exigent des matériaux d'étanchéité alternatifs. L'utilisation d'eau au-delà de 212°F (100°C) nécessite des matériaux d'étanchéité adaptés.

Exemple de configuration

• Référence : SE-1121 [SEM-1121]
• Raccord : #4 SAE-ORB [G1/8"-28 BSPP]
• Taille du passage : 0,187" [4,75 mm]
• Diamètre : 2,937" [74,6 mm]
• Longueur : 3,562" [90,475 mm]
• Alésage traversant : 0,375" [9,525 mm]
• Couple minimal pour rotation (pression zéro, huile/hydraulique) : 23 in-lbs [2,6 Nm]
