Raccord tournant pour eau SE 4

pour huilepour gazpour air

Présentation

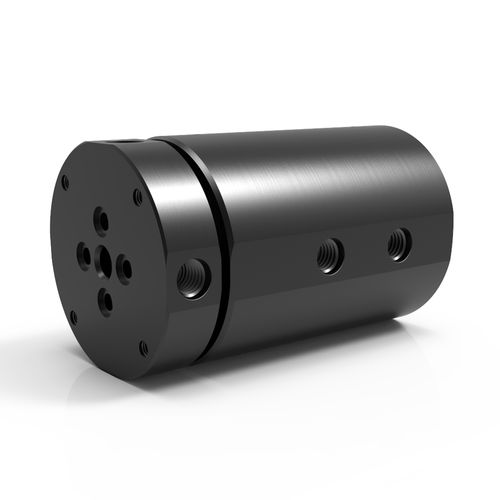

Les joints rotatifs 4 passages DSTI SE Series offrent quatre passages fluides indépendants dans un format compact adapté aux applications sous haute pression et aux espaces restreints. Connexions radiales filetées standard sur arbre et boîtier (SAE-ORB/BSPP) ; raccords axiaux à joint torique pour montage en face/affleurant en option (à préciser à la commande). Conçus pour une intégration mécanique avec bagues collectrices électriques afin de combiner transfert fluidique et transfert électrique/de données.

Conception / caractéristiques clés

• Quatre passages fluides indépendants (configuration 4 passages)
• Format compact pour applications haute pression et encombrement limité
• Connexions radiales filetées standard sur arbre et boîtier ; raccords axiaux à joint torique en option
• Intégration mécanique possible avec bagues collectrices électriques standard pour transfert combiné de fluides et d'énergie/signaux

Exemple de configuration (exemple de modèle unique)
Référence : SE-1141 [SEM-1141]
Connexion : #4 SAE-ORB (également présenté avec notation G1/8"-28 BSPP)
Taille du passage : 0.187" [4.75 mm]
Diamètre (corps) : 2.937" [74.6 mm]
Longueur : 4.828" [122.63 mm]
Alésage traversant : 0.375" [9.525 mm]
Couple minimum pour rotation (zéro pression, huile/hydraulique) : 38 in-lbs [4.29 Nm]
Téléchargements disponibles : catalogue PDF, dessin PDF, DWG (2D), STEP (3D), notice d'installation et de montage

Performances / points de sélection
Pression maximale (séries sélectionnées)
200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
5 000 PSI [345 BAR] — SE, GP, GPS, HVH, HPS
7 500 PSI [515 BAR] — SE, GP, GPS, HPS
20 000 PSI [1 375 BAR] — HPS
Autres — options sur mesure disponibles

Vitesse maximale (séries sélectionnées)
20 RPM — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
50 RPM — SPS, LT, SE, GP, GPS, SCS, HPS
75 RPM — SPS, LT, SE, GP, GPS, SCS
300 RPM — SPS, LT, SE, GP, GPS, SCS
500 RPM — SPS, LT, GP, GPS, SCS
Autres — options sur mesure disponibles

Types de connexion (séries sélectionnées)
ASME-BPE — SCS
BSPP — SE, GP
BSPT — LT
NPT — SPS, LT, GP, GPS
SAE-ORB — SE, HVH
Medium Pressure — HPS
Autres — options sur mesure disponibles

Médias compatibles (séries sélectionnées)
Air/Gaz — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
Produits chimiques — GPS, SCS, HPS
Liquide de refroidissement — SE, GP, GPS, SCS, HPS
Eau DI / eau du réseau — GPS, SCS, HPS
Alimentaire — SCS
Huile / Hydraulique — SE, GP, GPS, SCS, HVH, HPS
Vapeur — conceptions sur mesure
Eau / Glycol — SE, GP, GPS, SCS, HPS

Notes / précautions
Utiliser des fluides avec inhibiteurs de corrosion pour l'eau/glycol ou le liquide de refroidissement. Les fluides huileux/hydrauliques doivent être d'origine pétrolière. La durée de vie dépend de la vitesse de rotation et du cycle de service ; un fonctionnement continu proche de la vitesse maximale peut réduire la durée de vie. Les températures supérieures à 220°F (105°C) ou les médias aqueux au‑dessus de 212°F (100°C) nécessitent des matériaux d'étanchéité alternatifs et des sélections spéciales de matériaux/joints.

Caractéristiques techniques

• Série : SE Series (variantes 4 passages)
• Pression maximale (valeur typique affichée pour SE 4 passages) : 7 500 PSI [515 BAR]
• Vitesse maximale (option haute vitesse typique affichée) : 300 RPM
• Vide maximal : 30 in Hg
• Plage de température : 0°F à 220°F [-18°C à 105°C] ; service à température plus élevée nécessite des matériaux d'étanchéité alternatifs
• Types de connexion : SAE-ORB (radial), BSPP ; ports radiaux filetés standard ; joint axial O-ring en option (à préciser à la commande)
• Matériau du boîtier : acier au carbone (revêtement oxyde noir)
• Matériau de l'arbre : acier au carbone (revêtement oxyde noir)
• Options de connexion d'arbre : connexions radiales et axiales ; standard radial SAE-ORB/BSPP (bouchées si axial sélectionné) ; joint axial O-ring en option ; trous de fixation filetés ; bride d'arbre et bride de boîtier optionnelles
• Médias compatibles : Air/Gaz, liquide de refroidissement, huile/hydraulique, eau/glycol ; options spécifiques par série pour produits chimiques, eau DI/réseau, alimentaire, vapeur et autres médias sur mesure
• Intégration : conçu pour s'intégrer avec des bagues collectrices électriques pour transfert combiné fluides/électricité
• Couple minimum typique pour rotation (ex. SE-1141, zéro pression, huile/hydraulique) : 38 in-lbs [4.29 Nm]
• Documentation disponible : catalogue SE Series (PDF), installation & montage (PDF), dessins modèle (PDF/DWG/STEP)
