Raccord tournant pour eau SE 8

pour huilepour air8 passages

Présentation

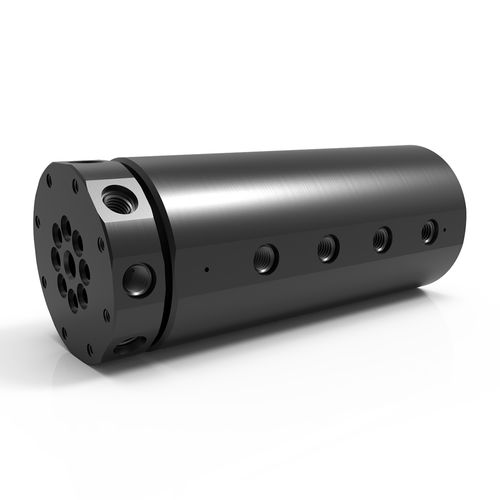

Les joints rotatifs SE Series à 8 passages offrent huit circuits fluides indépendants dans un encombrement réduit, conçus pour des applications à espace restreint et à haute pression. Des raccords filetés radiaux sont fournis en standard sur l'arbre et le corps (options SAE-ORB ou BSPP disponibles). Des joints axiaux à gorge d'O-ring sont disponibles en option pour un montage en face/affleurant (à préciser lors de la commande). Les modèles SE sont conçus pour s'intégrer directement aux bagues collectrices électriques pour un transfert combiné fluide et électrique.

Pression maxi par série (tableau)
Pression maxi | Série
200 PSI [15 BAR] | SPS, LT, SE, GP, GPS, SCS, HVH, HPS
600 PSI [40 BAR] | SPS, LT, SE, GP, GPS, HVH, HPS
5 000 PSI [345 BAR] | SE, GP, GPS, HVH, HPS
7 500 PSI [515 BAR] | SE, GP, GPS, HPS
20 000 PSI [1 375 BAR] | HPS
Autres | Solutions sur mesure

Vitesse maxi par série (tableau)
Vitesse maxi | Série
20 RPM | SPS, LT, SE, GP, GPS, SCS, HVH, HPS
50 RPM | SPS, LT, SE, GP, GPS, SCS, HPS
75 RPM | SPS, LT, SE, GP, GPS, SCS
300 RPM | SPS, LT, SE, GP, GPS, SCS
500 RPM | SPS, LT, GP, GPS, SCS
Autres | Solutions sur mesure

Types de raccordement (tableau)
Type de raccord | Série
ASME-BPE | SCS
BSPP | SE, GP
BSPT | LT
NPT | SPS, LT, GP, GPS
SAE-ORB | SE, HVH
Pression moyenne | HPS
Autres | Solutions sur mesure

Médias compatibles (tableau)
Médias compatibles | Série
Air/Gaz | SPS, LT, SE, GP, GPS, SCS, HVH, HPS
Chimie | GPS, SCS, HPS
Liquide de refroidissement | SE, GP, GPS, SCS, HPS
Eau DI/du réseau | GPS, SCS, HPS
Alimentaire | SCS
Huile/Hydraulique | SE, GP, GPS, SCS, HVH, HPS
Vapeur | Solutions sur mesure
Eau/Glycol | SE, GP, GPS, SCS, HPS

Caractéristiques & Options

• Huit passages fluides indépendants dans un encombrement compact adapté aux applications haute pression.
• Standard : raccords filetés radiaux sur arbre et corps (SAE-ORB ou BSPP disponibles).
• Option : raccord axial à joint torique en face (doit être précisé lors de la commande).
• Options de montage d'interface : bride d'arbre et bride de corps.
• Conçu pour une intégration directe avec bagues collectrices électriques pour un transfert fluide + électrique.
• Matériaux arbre et corps : acier au carbone avec finition Black Oxide (revêtement/plating standard).
• Classement typique maximal pour SE Series : 7 500 PSI [515 BAR] et jusqu'à 300 RPM (dépend de la configuration et du média).
• Applications : Air/Gaz, liquide de refroidissement, huile/hydraulique et eau/glycol (utiliser inhibiteurs de corrosion pour eau/glycol ; les huiles/hydrauliques sont de type pétrolier).

Exemple de configuration représentative
Réf : SE-1181 [SEM-1181] — Raccord : #4 SAE-ORB [G1/8"-28 BSPP] | Passage : 0,187" [4,75 mm] | Diamètre : 2,937" [74,6 mm] | Longueur : 7,360" [186,944 mm] | Alésage traversant : 0,375" [9,525 mm] | Couple min.* : 70 in-lbs [7,91 Nm]

Remarques
Le couple minimum pour rotation est mesuré à pression nulle et avec média huile/hydraulique (ou air/gaz pour la série SPS). Le couple requis peut augmenter selon le média ou en conditions de fonctionnement à sec. La durée de vie dépend de la vitesse de rotation et du cycle d'utilisation ; le choix des matériaux d'étanchéité peut être nécessaire pour des températures au-delà de la plage standard.

Spécifications techniques

• Pression maximale : 7 500 PSI [515 BAR] (typique pour SE Series)
• Vitesse maximale : 300 RPM
• Vide maximal : 30 HG
• Plage de température : 0° F à 220° F [-18° C à 105° C]
• Médias compatibles : Air/Gaz, liquide de refroidissement, huile/hydraulique, eau/glycol
• Types de raccordement : SAE-ORB, BSPP (radial) ; joint axial O-ring en option
• Corps : Acier au carbone (Black Oxide)
• Arbre : Acier au carbone (Black Oxide)
• Montage interface optionnel : bride d'arbre, bride de corps
• Options de connexion arbre : SAE-ORB ou BSPP radiaux standard (bouchés si option axiale sélectionnée) ; joint axial O-ring en option ; trous de fixation filetés disponibles
• Dimensions et couple échantillon (SE-1181) : Passage 0,187" [4,75 mm] ; Diamètre 2,937" [74,6 mm] ; Longueur 7,360" [186,944 mm] ; Alésage traversant 0,375" [9,525 mm] ; Couple min. 70 in-lbs [7,91 Nm]
