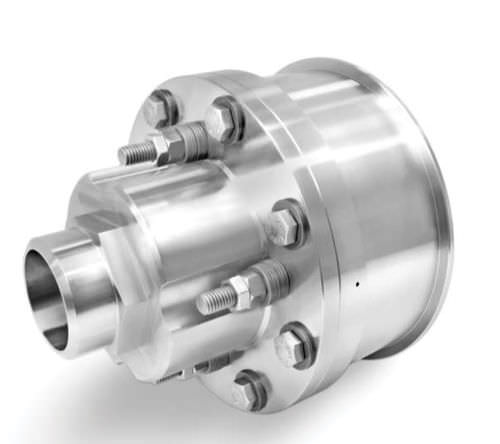

Raccord tournant pour vapeur TJ-10871

pour huile thermiquehaute températureen acier inoxydable

Description
Raccord tournant monopassage haute température conçu pour permettre le mouvement de rotation des tuyauteries collectrices dans un champ d'énergie solaire à concentration (CSP) en conque parabolique. Il intègre un système d'étanchéité à garniture haute température évalué à environ 1 000 F, des roulements internes résistants à la corrosion et une conception spécifiée par le client pour soudage direct sur le réseau de tuyauterie. L'unité est adaptée à des fluides tels que la vapeur haute température et le fluide caloporteur (HTF).

Spécifications clés

• Industrie : Énergie alternative
• Type(s) de fluide : Vapeur; Fluide caloporteur (HTF)
• Environnement : Extérieur
• Matériau : Acier inoxydable
• Pression maxi : 3,625 PSI [250 BAR]
• Vitesse maxi : <1 RPM
• Nombre de passages : 1
• Taille de passage : 1.190" [30.2 mm]
• Passage traversant : Aucun
• Diamètre : 6.940" [176.3 mm]
• Longueur : 9.540" [242.3 mm]

Caractéristiques

• Raccord tournant monopassage haute température pour le mouvement de rotation des tuyauteries collectrices dans les installations CSP à parabole
• Système d'étanchéité à garniture haute température (compatible ~1 000 F)
• Roulements internes résistants à la corrosion
• Conception client pour soudage direct sur la tuyauterie
• Conçu pour des fluides incluant vapeur haute température et fluide caloporteur (HTF)

Spécifications techniques

• Modèle / Référence : TJ-10871
• Industrie : Énergie alternative
• Fluides : Vapeur; Fluide caloporteur (HTF)
• Environnement : Extérieur
• Matériau : Acier inoxydable
• Nombre de passages : 1
• Taille de passage : 1.190" [30.2 mm]
• Passage traversant : Aucun
• Diamètre extérieur : 6.940" [176.3 mm]
• Longueur totale : 9.540" [242.3 mm]
• Pression maximale : 3,625 PSI [250 BAR]
• Vitesse de rotation maximale : <1 RPM
• Système d'étanchéité à garniture haute température évalué à environ 1 000 F
• Roulements internes résistants à la corrosion
• Conception prête pour soudage spécifiée par le client pour fixation directe à la tuyauterie
