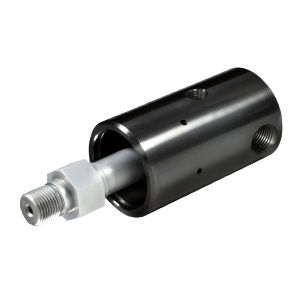

Raccord tournant pour huile CB-05921

pour éolienneen carboneen acier

Description
Joint tournant monopassage haute vitesse conçu pour les essais de boîte de vitesses d'éolienne. Conception à faible couple visant à réduire l'influence sur les mesures d'essai tout en assurant l'acheminement d'huile sous pressions allant jusqu'à 3 000 PSI et vitesses jusqu'à 1000 RPM.

Détails du produit

• Secteur: Énergies renouvelables
• Milieu: Huile
• Environnement:
• Matériau: Carbone / Acier allié
• Pression max.: 3,000 PSI [207 BAR]
• Vitesse max.: 1000 RPM
• Nombre de passages: 1
• Taille du passage: .188" [4.8 mm]
• Alésage traversant: Aucun
• Diamètre: 2.188" [55.6 mm]
• Longueur: 5.281" [134.1 mm]

Projets connexes (résumé)

• Secteur: Énergies renouvelables
• # de passages: 1 passage
• Plage de taille des passages: 0.125" - 0.249" [3.18 mm - 6.32 mm]
• Vitesse de rotation (RPM): 100 RPM et plus
• Pression (PSI): 200 - 6,499 PSI [14 - 448 BAR]
• Milieu: Huile
• Matériau: Carbone / Acier allié
• Alésage traversant: Aucun

Caractéristiques techniques

• Modèle / ID projet: CB-05921
• Type: Joint tournant monopassage
• Application: Essais de boîte de vitesses d'éolienne
• Orientation de conception: Faible couple pour une précision accrue des tests
• Milieu: Huile
• Matériau: Carbone / Acier allié
• Pression maximale: 3,000 PSI [207 BAR]
• Vitesse de rotation maximale: 1000 RPM
• Nombre de passages: 1
• Taille du passage: .188" [4.8 mm]
• Alésage traversant: Aucun
• Diamètre extérieur: 2.188" [55.6 mm]
• Longueur: 5.281" [134.1 mm]
