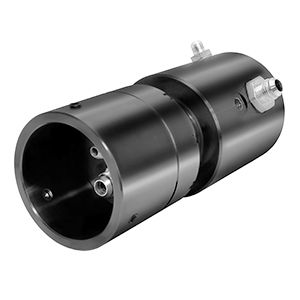

Raccord tournant pour huile NP-1220602

2 passagespour éolienneen carbone

Présentation
Unité rotative à 2 passages conçue pour les systèmes d'orientation de pales d'éolienne. Intègre une conception à jeu réduit et une interface spécifiée par le client pour répondre aux exigences d'étanchéité et de connexion propres à l'application.

Application / Environnement

• Industrie : Énergie alternative
• Application prévue : Système d'orientation de pale d'éolienne
• Environnement : Extérieur
• Type(s) de fluide : Huile

Détails mécaniques / dimensionnels

• Nombre de passages : 2
• Tailles des passages : 0,669" [17 mm], 0,801" [20,3 mm]
• Alésage traversant : 0,610" [15,5 mm]
• Diamètre : 5,940" [150,9 mm]
• Longueur : 14,190" [360,4 mm]
• Vitesse max. : 18 tr/min

Matières & Performances

• Matériaux : Carbone / Acier allié
• Pressions max. : 4 350 PSI [300 BAR], 725 PSI [50 BAR]

Attributs liés au projet (depuis cette fiche produit)

• Catégorie vitesse de rotation (RPM) : 0 - 24 tr/min
• Catégorie pression : 200 - 6 499 PSI [14 - 448 BAR]
• Catégories de taille de passage référencées : 0,500" - 0,749" [12,70 mm - 19,02 mm]; 0,750" - 0,999" [19,05 mm - 25,37 mm]
• Catégorie alésage traversant : Moins de 1" [25,4 mm]

Caractéristiques techniques

• Modèle / ID projet : NP-1220602
• Type : Unité rotative 2 passages
• Industrie : Énergie alternative (orientation de pale d'éolienne)
• Fluide : Huile
• Environnement : Extérieur
• Matériaux : Carbone / Acier allié
• Pression(s) max. : 4 350 PSI [300 BAR] et 725 PSI [50 BAR]
• Vitesse max. : 18 tr/min
• Tailles des passages : 0,669" [17 mm]; 0,801" [20,3 mm]
• Alésage traversant : 0,610" [15,5 mm]
• Diamètre total : 5,940" [150,9 mm]
• Longueur totale : 14,190" [360,4 mm]
