Raccord tournant pour eau CB-06813

pour gaz3 passagespour robots

Présentation

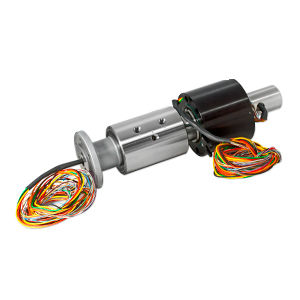

Union rotative 3 passages conçue pour une cellule de soudage robotisée. Équipée d'un adaptateur boulonné pour monter un collecteur électrique (slip ring) ; l'adaptateur accepte également un encodeur pour suivre la position de la torche de soudage.

Spécifications principales

• Industrie : Alternative Energy
• Type de fluide : Gaz, Eau
• Environnement : Intérieur
• Matériau : Acier inoxydable
• Pression max. : 60 PSI [4 BAR], 100 PSI [7 BAR]
• Vitesse max. : 5 RPM

Détails géométriques / passages

• Nombre de passages : 3
• Diamètre des passages : 0.125 in (3.2 mm)
• Alésage (Through Bore) : 0.500 in (12.7 mm)
• Diamètre extérieur : 3.438 in (87.3 mm)
• Longueur totale : 12.490 in (317.2 mm)

Projets liés (attributs)

• Industrie : Alternative Energy
• Nombre de passages : 3
• Plage de taille des passages (lié) : 0.125 in - 0.249 in (3.18 mm - 6.32 mm)
• Vitesse de rotation (RPM) (lié) : 0 - 24 RPM
• Plage de pression (lié) : 0 - 199 PSI (0 - 14 BAR)
• Fluides (lié) : Gaz, Eau
• Matériau (lié) : Acier inoxydable
• Alésage (lié) : Moins de 1 in (25.4 mm)
• Environnement (lié) : Intérieur
• Options (lié) : Slip Ring

Caractéristiques techniques / spécifications

• Référence / ID projet : CB-06813
• Type : Joint rotatif 3 passages (rotary union)
• Application : Cellule de soudage robotisée
• Adaptateur : Adaptateur boulonné pour monter un collecteur électrique ; accepte un encodeur pour le suivi de position
• Matériaux : Construction en acier inoxydable
• Pressions max. : 60 PSI (4 BAR) et 100 PSI (7 BAR) selon le passage/application
• Vitesse max. : 5 RPM (opérationnel)
• Taille des passages : 0.125 in (3.2 mm)
• Alésage traversant : 0.500 in (12.7 mm)
• Diamètre extérieur : 3.438 in (87.3 mm)
• Longueur totale : 12.490 in (317.2 mm)
