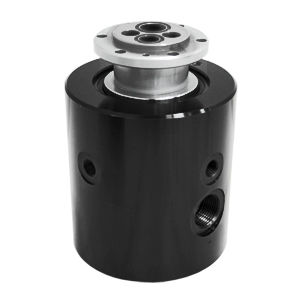

Raccord tournant pour huile GM-06662

2 passagespour éoliennehaute pression

Description
Joint rotatif 2 passages conçu pour la commande hydraulique du pas des pales d'éolienne. Conception en remplacement direct OEM avec joints intégrés et dispositions de fixation pour bagues collectrices électriques. Construction en carbone / acier allié, destiné aux systèmes fonctionnant à l'huile et dimensionné pour les pressions et vitesses des systèmes de pas de pales.

Informations clés

• Industrie : Énergies renouvelables
• Type de fluide : Huile
• Environnement : Nacelle d'éolienne / conditions extérieures
• Matériau : Carbone / acier allié
• Pression maxi : 4 351 PSI [300 BAR]
• Vitesse maxi : 30 tr/min

Dimensions et passages

• Nombre de passages : 2
• Taille des passages : 0,669" [17 mm], 0,906" [23 mm]
• Alésage traversant : 0,610" [15,5 mm]
• Diamètre extérieur : 5,937" [150,8 mm]
• Longueur totale : 9,008" [228,8 mm]

Catégories de projets associées

• Nombre de passages : 2 passages
• Plages de tailles de passages : 0,500" - 0,749" [12,70 mm - 19,02 mm] et 0,750" - 0,999" [19,05 mm - 25,37 mm]
• Catégorie de vitesse de rotation (RPM) : 25 - 99 tr/min
• Catégorie de pression : 200 - 6 499 PSI [14 - 448 BAR]
• Catégorie matériau : Carbone / acier allié
• Catégorie alésage traversant : Moins de 1" [25,4 mm]

Caractéristiques / spécifications techniques

• Référence / code projet : GM-06662
• Configuration : 2 passages
• Application : Commande hydraulique du pas des pales d'éolienne (remplacement OEM)
• Fonctions : Conception en remplacement OEM direct; joints intégrés; dispositions pour montage de bague collectrice électrique
• Fluide : Huile
• Matériau : Carbone / acier allié
• Pression maximale : 4 351 PSI (300 BAR)
• Vitesse de rotation maximale : 30 tr/min
• Tailles des passages : 0,669" (17 mm) et 0,906" (23 mm)
• Alésage traversant : 0,610" (15,5 mm)
• Diamètre extérieur : 5,937" (150,8 mm)
• Longueur totale : 9,008" (228,8 mm)
