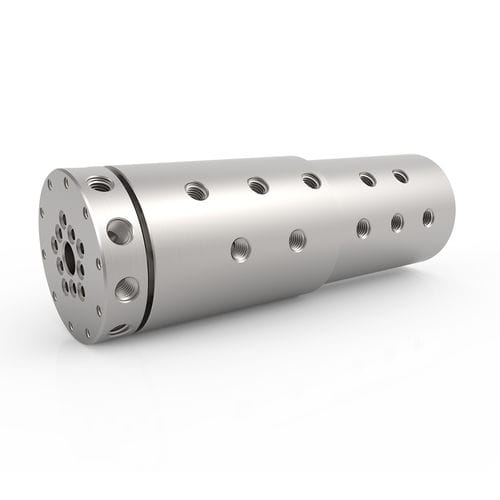

Raccord tournant pour eau GPS 10

pour le videpour airpour produits chimiques

Description
Les raccords rotatifs GPS Series 10 passages offrent dix passages de fluide indépendants pour le transfert simultané de différents médias. Ils utilisent une technologie d'étanchéité spécialisée adaptée au vide et aux pressions bidirectionnelles. La construction en acier inoxydable convient aux applications hydrauliques, pneumatiques, de refroidissement, à l'eau et à d'autres milieux corrosifs ; des variantes en acier au carbone sont disponibles pour les applications non corrosives. Les modèles GPS 10 passages sont fournis de série avec des connexions latérales filetées NPT sur l'arbre et le corps. Des logements d'étanchéité à joint torique axial (face seal) en option sont disponibles et doivent être précisés lors de la commande. La série GPS est conçue pour s'intégrer directement aux bagues collectrices électriques afin de combiner le transfert de fluide avec l'alimentation, les signaux et la transmission de données.

Caractéristiques clés

• 10 passages indépendants pour le transfert simultané de plusieurs médias
• Technologie d'étanchéité spécialisée pour service en vide et pression bidirectionnelle
• Matériaux standards : corps et arbre en acier inoxydable ; acier au carbone disponible pour applications non corrosives
• Connexion standard : connexions latérales filetées NPT sur arbre et corps
• Logements d'étanchéité à joint torique axial en option (à préciser lors de la commande)
• Conçu pour intégration avec bagues collectrices électriques (intégration fluide + électrique)
• Médias compatibles : air/gaz, produit chimique, liquide de refroidissement, eau DI/eau potable, huile/hydraulique, eau/glycol (certains médias/températures peuvent nécessiter des matériaux d'étanchéité alternatifs)

Configurations (exemples)
Réf. | Connexion | Taille du passage | Diamètre | Longueur | Alésage traversant | Couple min.
GPS-201-10 | 1/4"-18 NPT | 0.250" [6.35 mm] | 3.687" [93.65 mm] | 10.000" [254.001 mm] | 0.750" [19.05 mm] | 14.7 ft-lbs [19.93 Nm]
GPS-301-10 | 3/8"-18 NPT | 0.375" [9.525 mm] | 3.937" [100 mm] | 13.620" [345.949 mm] | 0.750" [19.05 mm] | 23.3 ft-lbs [31.59 Nm]

Résumé pression / vitesse / connexions (options de la série)
Pression max. | Séries disponibles pour cette pression
200 PSI [15 BAR] | SPS, LT, SE, GP, GPS, SCS, HVH, HPS
600 PSI [40 BAR] | SPS, LT, SE, GP, GPS, HVH, HPS
5 000 PSI [345 BAR] | SE, GP, GPS, HVH, HPS
7 500 PSI [515 BAR] | SE, GP, GPS, HPS
20 000 PSI [1 375 BAR] | HPS

Vitesse max. | Séries disponibles
20 RPM | SPS, LT, SE, GP, GPS, SCS, HVH, HPS
50 RPM | SPS, LT, SE, GP, GPS, SCS, HPS
75 RPM | SPS, LT, SE, GP, GPS, SCS
300 RPM | SPS, LT, SE, GP, GPS, SCS
500 RPM | SPS, LT, GP, GPS, SCS

Résumé des types de connexion
Types de connexion courants et séries applicables : NPT (standard pour GPS, GP, SPS, LT), BSPP, BSPT, SAE-ORB, ASME-BPE et connexions moyenne pression/personnalisées disponibles selon la série et l'application. Les logements d'étanchéité à joint torique axial sont une option de connexion d'arbre (à préciser lors de la commande).

Remarques / Conseils d'application

• Certains médias chimiques ou à base d'eau peuvent nécessiter des matériaux d'étanchéité alternatifs.
• Les applications au‑dessus de 220° F (105° C) requièrent des matériaux d'étanchéité alternatifs.
• La durée de vie opérationnelle dépend de la vitesse de rotation et du cycle de service ; le couple requis peut être plus élevé pour des médias autres que l'huile/hydraulique ou en fonctionnement à sec.
• Consulter l'usine pour les applications proches des vitesses maximales, en service continu à haute vitesse ou avec des combinaisons médias/température inhabituelles.

Caractéristiques / spécifications techniques

• Série : GPS Series (10 passages)
• Pression maximale : 7 500 PSI [515 BAR] (maximum de la série ; autres options disponibles selon la série)
• Vitesse maximale : 500 RPM (option de la série ; autres options de vitesse existantes)
• Vide maximal : 30 in HG
• Plage de température : 0° F à 220° F [-18° C à 105° C] (les applications en dehors de cette plage nécessitent des matériaux d'étanchéité alternatifs)
• Matériau du corps : acier inoxydable (modèles en acier au carbone disponibles pour applications non corrosives)
• Matériau/finition de l'arbre : acier inoxydable (TDC)
• Type de connexion standard : connexions latérales filetées NPT sur arbre et corps
• Options de connexion de l'arbre : NPT radial (standard) ; connexions face seal à joint torique axial en option (à préciser à la commande) ; trous de montage à interface filetée
• Passages : 10 passages de flux indépendants
• Médias compatibles : air/gaz, produit chimique, liquide de refroidissement, eau DI/eau potable, huile/hydraulique, eau/glycol (certains médias/températures nécessitent des matériaux d'étanchéité alternatifs)
• Données dimensionnelles et de couple d'exemple : voir configurations (par ex. GPS-201-10 et GPS-301-10)
