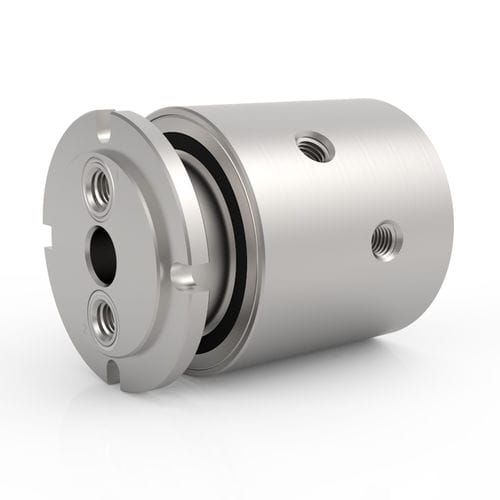

Raccord tournant pour eau GPS 2

pour huilepour produits chimiquespour vapeur

Description
Les joints rotatifs 2 voies GPS Series offrent deux passages de fluide indépendants permettant le transfert simultané de médias différents. Ils utilisent une technologie d'étanchéité spécialisée pour les applications sous vide et à pression bidirectionnelle. Les corps en acier inoxydable conviennent aux milieux corrosifs, des versions en acier carbone sont disponibles pour fluides non corrosifs. Les modèles GPS 2 voies standards disposent de raccords filetés NPT et d'une configuration d'arbre permettant l'installation via les passages filetés ou des logements d'étanchéité à joint torique pour un montage affleurant.

Max. Pressure — Series (excerpt)
200 PSI [15 BAR] | SPS, LT, SE, GP, GPS, SCS, HVH, HPS
600 PSI [40 BAR] | SPS, LT, SE, GP, GPS, HVH, HPS
5,000 PSI [345 BAR] | SE, GP, GPS, HVH, HPS
7,500 PSI [515 BAR] | SE, GP, GPS, HPS
20,000 PSI [1,375 BAR] | HPS
Other | Custom

Max. Speed — Series (excerpt)
20 RPM | SPS, LT, SE, GP, GPS, SCS, HVH, HPS
50 RPM | SPS, LT, SE, GP, GPS, SCS, HPS
75 RPM | SPS, LT, SE, GP, GPS, SCS
300 RPM | SPS, LT, SE, GP, GPS, SCS
500 RPM | SPS, LT, GP, GPS, SCS
Other | Custom

Connection Type — Series (excerpt)
ASME-BPE | SCS
BSPP | SE, GP
BSPT | LT
NPT | SPS, LT, GP, GPS
SAE-ORB | SE, HVH
Medium Pressure | HPS
Other | Custom

Suitable Media (excerpt)

• Air / Gaz
• Produit chimique
• Fluide de refroidissement
• Eau DI / Robinet
• Huile / Hydraulique
• Eau / Glycol
• Alimentaire (via la série SCS)
• Vapeur — sur mesure

Notes / Warnings
* Certaines applications avec produits chimiques ou à base d'eau peuvent nécessiter des matériaux d'étanchéité alternatifs. Les températures supérieures à 220° F (105° C) exigent des joints spécifiques. La durée de vie dépend de la vitesse de rotation et du cycle d'utilisation. Les applications haute vitesse en continu ou l'utilisation d'eau au-delà de 212° F (100° C) peuvent nécessiter des joints et des dispositions particulières.

Caractéristiques / Spécifications techniques

• Series: GPS Series
• Type de produit: joint rotatif 2 voies (deux passages de fluide indépendants)
• Pression maximale: jusqu'à 7 500 PSI [515 BAR] (capacité par série ; modèles spécifiques variables)
• Vitesse maximale: jusqu'à 500 RPM (capacité par série ; modèles spécifiques variables)
• Vide maximum: 30 HG
• Plage de température: 0° F à 220° F [-18° C à 105° C] (températures supérieures nécessitent des joints alternatifs)
• Type de raccord (standard sur modèles GPS 2 voies): raccords filetés NPT
• Matériau du boîtier: acier inoxydable (options acier carbone pour milieux non corrosifs)
• Matériau / finition de l'arbre: acier inoxydable (TDC)
• Médias compatibles: Air/Gaz, Produits chimiques, Fluide de refroidissement, Eau DI/Robinet, Huile/Hydraulique, Eau/Glycol (la compatibilité peut nécessiter des joints alternatifs)
• Étanchéité: technologie d'étanchéité spécialisée pour vide et pressions bidirectionnelles
• Installation: configuration d'arbre permettant le montage via passages filetés ou logements d'étanchéité à joint torique pour montage affleurant
• Intégration: conçu pour intégration directe avec bagues collectrices électriques pour transfert combiné fluide et électricité
• Références disponibles (exemples): GPS-120, GPS-121, GPS-220, GPS-221, GPS-320, GPS-321, GPS-420, GPS-421, GPS-621
• Téléchargements disponibles: catalogue de la série et documentation d'installation/montage (PDF)
