Raccord tournant pour air GPS 4

pour produits alimentairespour eaupour produits chimiques

Description

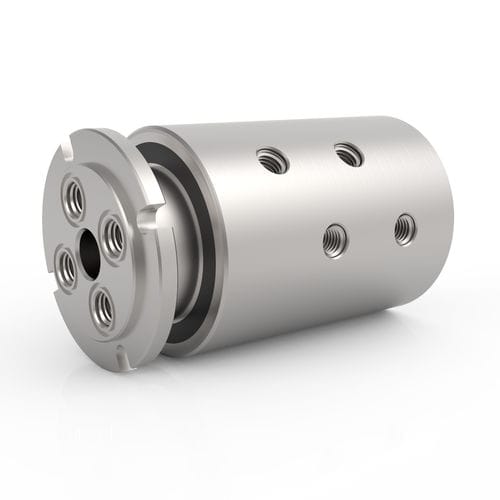

Les collecteurs rotatifs 4 voies GPS Series utilisent une technologie d'étanchéité spécialisée pour les services sous vide et en pression bidirectionnelle. Ils offrent quatre passages de fluide indépendants pour transférer simultanément différents médias. Les modèles standards sont en acier inoxydable, compatibles avec les fluides hydrauliques, pneumatiques, de refroidissement, l'eau et d'autres milieux corrosifs ; des variantes en acier au carbone sont proposées lorsque la compatibilité avec des milieux corrosifs n'est pas requise. Les modèles GPS 4 voies comportent des raccords filetés NPT et une configuration d'arbre unique permettant le montage via les passages filetés ou des logements à joint torique pour un montage affleurant. Ces collecteurs sont conçus pour une intégration directe avec des bagues collectrices électriques standard afin de combiner transfert de fluide et alimentation, signal ou transmission de données électriques.

Principales caractéristiques

• Quatre passages de fluide indépendants pour transfert simultané de différents médias
• Technologie d'étanchéité spécialisée pour services sous vide et en pression bidirectionnelle
• Construction en acier inoxydable (modèles en acier au carbone disponibles lorsque la compatibilité avec des milieux corrosifs n'est pas requise)
• Raccords filetés NPT en standard sur les modèles GPS 4 voies
• Configuration d'arbre unique permettant un montage par passage fileté ou logement à joint torique pour montage affleurant
• Conçu pour intégration directe avec des bagues collectrices électriques afin de combiner transfert de fluide et transfert électrique

Options de pression disponibles (résumé)
Pression max. | Série
200 PSI [15 BAR] — SPS; LT; SE; GP; GPS; SCS; HVH; HPS
600 PSI [40 BAR] — SPS; LT; SE; GP; GPS; HVH; HPS
5 000 PSI [345 BAR] — SE; GP; GPS; HVH; HPS
7 500 PSI [515 BAR] — SE; GP; GPS; HPS
20 000 PSI [1 375 BAR] — HPS
Autres — Sur mesure

Options de vitesse disponibles (résumé)
Vitesse max. | Série
20 RPM — SPS; LT; SE; GP; GPS; SCS; HVH; HPS
50 RPM — SPS; LT; SE; GP; GPS; SCS; HPS
75 RPM — SPS; LT; SE; GP; GPS; SCS
300 RPM — SPS; LT; SE; GP; GPS; SCS
500 RPM — SPS; LT; GP; GPS; SCS
Autres — Sur mesure

Types de raccordement (résumé)
Type de raccord | Série
ASME-BPE — SCS
BSPP — SE; GP
BSPT — LT
NPT — SPS; LT; GP; GPS
SAE-ORB — SE; HVH
Pression moyenne — HPS
Autres — Sur mesure

Médias compatibles

• Air / Gaz
• Produits chimiques
• Liquide de refroidissement
• Eau DI / Eau du réseau
• Huile / Hydraulique
• Eau / Glycol
• Norme alimentaire (séries/configurations sélectionnées)

Remarques
Certaines applications avec des milieux chimiques ou à base d'eau peuvent nécessiter des matériaux d'étanchéité alternatifs. Les applications au-dessus de 220° F (105° C) requièrent des matériaux d'étanchéité alternatifs. Toutes les valeurs des spécifications techniques dépendent de la combinaison des paramètres d'application ; la durée de vie opérationnelle dépend de la vitesse de rotation et du cycle de service.

Caractéristiques / Spécifications techniques

• Pression maximale : 7 500 PSI [515 BAR]
• Vitesse maximale : 500 RPM
• Vide maximal : 30 HG
• Plage de température : 0° F à 220° F [-18° C à 105° C]
• Matériau du boîtier : Acier inoxydable (option acier au carbone lorsque la compatibilité avec des milieux corrosifs n'est pas requise)
• Matériau de l'arbre : Acier inoxydable (TDC)
• Type de raccord (standard pour GPS 4 voies) : NPT
• Médias compatibles : Air/Gaz, Produits chimiques, Liquide de refroidissement, Eau DI/Eau du réseau, Huile/Hydraulique, Eau/Glycol
• Notes de conception : quatre passages indépendants ; compatible vide et pression bidirectionnelle ; peut s'intégrer à des bagues collectrices électriques pour transfert combiné fluide et électrique
• Le couple minimal requis pour la rotation dépend du modèle, du média et de la pression ; les valeurs de couple varient selon la configuration et la taille des passages (se référer aux données spécifiques au modèle)
