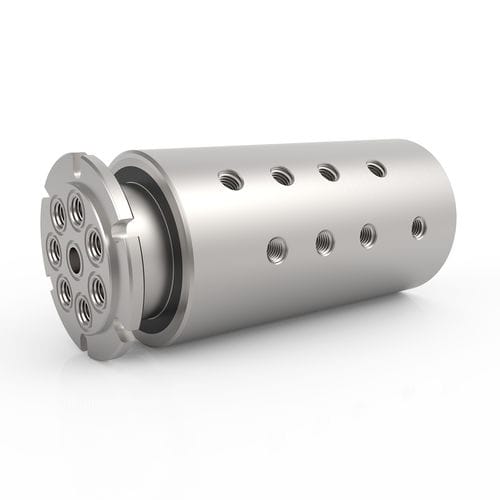

Raccord tournant pour gaz GPS 8

pour huilepour airpour produits chimiques

Description
La série GPS à 8 voies propose huit passages fluides indépendants avec une technologie d'étanchéité spécifique adaptée au vide et aux pressions bidirectionnelles. Ces joints permettent le transfert simultané de différents médias. Des versions en acier inoxydable sont disponibles pour les milieux corrosifs ou à base d'eau, et des versions en acier carbone pour les applications sans transfert d'eau ou de produits corrosifs. Les modèles GPS standard sont équipés de raccords filetés NPT et d'une configuration d'arbre permettant le montage via des passages filetés ou une gorge de joint torique en face pour un montage affleurant. La série est conçue pour s'intégrer directement avec des bagues collectrices électriques compatibles afin de combiner le transfert de fluides et le transfert électrique, de signal ou de données.

Configurations (sélection)

• GPS-180 (GPSM-180) — Raccord: 1/8"-27 NPT; Taille du passage: 0.156" [3.962 mm]; Diamètre: 3.437" [87.3 mm]; Longueur: 7.488" [190.196 mm]; Alésage traversant: Aucune; Couple min.: 10.4 ft-lbs [14.1 Nm]
• GPS-280 (GPSM-280) — Raccord: 1/4"-18 NPT; Taille du passage: 0.250" [6.35 mm]; Diamètre: 4.250" [107.95 mm]; Longueur: 9.609" [244.069 mm]; Alésage traversant: Aucune; Couple min.: 15.4 ft-lbs [20.88 Nm]
• GPS-380 (GPSM-380) — Raccord: 3/8"-18 NPT; Taille du passage: 0.375" [9.525 mm]; Diamètre: 4.937" [125.4 mm]; Longueur: 10.000" [254.001 mm]; Alésage traversant: Aucune; Couple min.: 26.4 ft-lbs [35.79 Nm]
• GPS-480 (GPSM-480) — Raccord: 1/2"-14 NPT; Taille du passage: 0.500" [12.7 mm]; Diamètre: 5.625" [142.875 mm]; Longueur: 10.000" [254.001 mm]; Alésage traversant: Aucune; Couple min.: 32.5 ft-lbs [44.06 Nm]

Pression max. — Séries

• 200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• 600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
• 5 000 PSI [345 BAR] — SE, GP, GPS, HVH, HPS
• 7 500 PSI [515 BAR] — SE, GP, GPS, HPS
• 20 000 PSI [1 375 BAR] — HPS
• Autres — Sur mesure

Vitesse max. — Séries

• 20 RPM — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• 50 RPM — SPS, LT, SE, GP, GPS, SCS, HPS
• 75 RPM — SPS, LT, SE, GP, GPS, SCS
• 300 RPM — SPS, LT, SE, GP, GPS, SCS
• 500 RPM — SPS, LT, GP, GPS, SCS
• Autres — Sur mesure

Types de raccordement — Séries

• ASME-BPE — SCS
• BSPP — SE, GP
• BSPT — LT
• NPT — SPS, LT, GP, GPS
• SAE-ORB — SE, HVH
• Moyenne pression — HPS
• Autres — Sur mesure

Médias compatibles (sélection)

• Air / Gaz
• Produits chimiques
• Liquide de refroidissement
• Eau DI / Robinet
• Huile / Hydraulique
• Eau / Glycol

Remarques
Certaines applications utilisant des produits chimiques ou des médias à base d'eau peuvent nécessiter des matériaux d'étanchéité alternatifs. Les applications au-dessus de 220 °F (105 °C) requièrent des joints alternatifs. La durée de vie opérationnelle dépend de la vitesse de rotation et du cycle de service ; un fonctionnement continu à grande vitesse et des températures élevées peuvent nécessiter des joints spécifiques ou des adaptations.

Caractéristiques techniques

• Série / Modèle : GPS Series
• Passages : 8 passages fluides indépendants (transfert simultané de différents médias)
• Pression maximale (référence GPS) : 7 500 PSI [515 BAR]
• Vitesse maximale (référence GPS) : 500 RPM
• Type de raccord (standard GPS) : Raccords filetés NPT
• Matériaux : Corps — Acier inoxydable ; Arbre — Acier inoxydable (TDC). Modèles en acier carbone disponibles pour médias non corrosifs
• Vide maximal : 30 in Hg
• Plage de température : 0 °F à 220 °F [-18 °C à 105 °C]
• Médias compatibles : Air/Gaz, Produits chimiques, Liquide de refroidissement, Eau DI/Robinet, Huile/Hydraulique, Eau/Glycol
• Étanchéité : Technologie d'étanchéité spécialisée pour vide et pressions bidirectionnelles ; certaines combinaisons média/température demandent des matériaux d'étanchéité alternatifs
• Options de montage : Montage par passage fileté ou gorge pour joint torique en face pour montage affleurant
• Intégration : Conçu pour s'intégrer avec des bagues collectrices électriques afin de combiner transfert de fluide et transfert électrique
• Exemples de pièces représentatives : GPS-180, GPS-280, GPS-380, GPS-480
