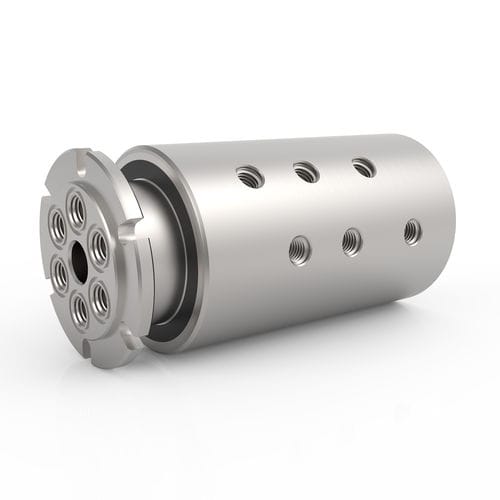

Raccord tournant pour eau GPS 6

pour airpour produits chimiquespour gaz

Présentation
Les unions rotatives à 6 passages GPS Series utilisent une technologie d'étanchéité spécialisée pour le vide et les pressions bidirectionnelles et fournissent six passages d'écoulement indépendants pour le transfert simultané de différents fluides. Des corps en acier inoxydable sont proposés pour les milieux corrosifs et l'eau ; des variantes en acier au carbone existent pour les applications non corrosives. Les modèles GPS 6 passages utilisent des raccords filetés NPT et une configuration d'arbre permettant soit un montage par passage fileté soit un montage affleurant avec brides d'étanchéité à joint torique. La série est conçue pour une intégration directe avec des bagues collectrices électriques afin de combiner le transfert de fluide avec l'alimentation électrique, les signaux ou les données.

Points clés des spécifications
Pression max. : 7 500 PSI [515 BAR] • Vitesse max. : 500 tr/min • Type de raccord : NPT • Vide max. : 30 HG • Plage de température : 0° F à 220° F [-18° C à 105° C]

Médias compatibles

• Air / Gaz
• Produits chimiques
• Refroidissant
• Eau DI / Eau du réseau
• Huile / Hydraulique
• Eau / Glycol

Types de raccords (exemples disponibles)

• NPT (standard pour les modèles GPS 6 passages)
• Autres types proposés selon variantes : BSPP, BSPT, SAE-ORB, ASME-BPE, raccords moyenne pression et sur mesure (selon série)

Configurations (données modèles sélectionnées)

Réf. | Raccord | Diamètre passage | Diamètre | Longueur | Alésage traversant | Couple min.*
GPS-161 | 1/8"-27 NPT | 0.156" [3.962 mm] | 3.187" [80.95 mm] | 6.483" [164.67 mm] | 0.500" [12.7 mm] | 6 ft-lbs [8.13 Nm]
GPS-261 | 1/4"-18 NPT | 0.250" [6.35 mm] | 4.000" [101.6 mm] | 8.175" [207.65 mm] | 0.750" [19.05 mm] | 9.8 ft-lbs [13.29 Nm]
GPS-361 | 3/8"-18 NPT | 0.375" [9.525 mm] | 4.250" [107.95 mm] | 8.963" [227.66 mm] | 0.750" [19.05 mm] | 13.1 ft-lbs [17.76 Nm]
GPS-460 | 1/2"-14 NPT | 0.500" [12.7 mm] | 4.937" [125.4 mm] | 10.000" [254.00 mm] | None | 22.3 ft-lbs [30.23 Nm]
GPS-561 | 3/4"-14 NPT | 0.750" [19.05 mm] | 6.437" [163.5 mm] | 13.230" [336.04 mm] | 1.000" [25.4 mm] | 43.3 ft-lbs [58.71 Nm]

Notes accessoires / médias inclus

• Graphiques Pression vs Couple et Pression vs Vitesse disponibles pour les performances de la série GPS.
• Options d'intégration de bagues collectrices électriques pour combiner transfert de fluide et transfert électrique.

Caractéristiques techniques

• Série / Modèle : GPS Series (6-Passage)
• Pression maximale : 7 500 PSI [515 BAR] (capacité série)
• Vitesse maximale : 500 tr/min (capacité série)
• Vide maximal : 30 HG
• Plage de température : 0° F à 220° F [-18° C à 105° C]
• Type de raccord (GPS 6 passages) : NPT (autres options disponibles selon série)
• Matériau du corps : Acier inoxydable (options acier au carbone pour applications non corrosives)
• Matériau / finition de l'arbre : Acier inoxydable (TDC indiqué)
• Médias compatibles : Air/Gaz, Produits chimiques, Refroidissant, Eau DI/Eau du réseau, Huile/Hydraulique, Eau/Glycol
• Configurations : plusieurs références (GPS-161, GPS-261, GPS-361, GPS-460, GPS-561) avec tailles de passage, diamètres, alésages et exigences de couple min. variables
• Téléchargements disponibles : catalogue série et documentation d'installation/montage (PDF)
• Remarques : la durée de vie et les exigences de couple dépendent de la combinaison média/pression/vitesse/cycle de service ; certains fluides ou applications haute température nécessitent des matériaux d'étanchéité alternatifs.
