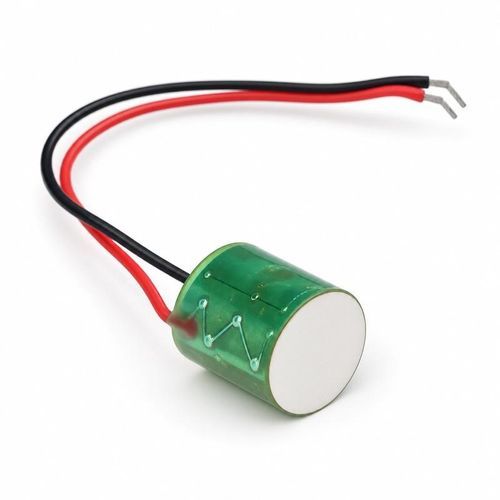

Actionneur piézoélectrique linéaire BBPXMS-DC

101 V...300 Vpour applications industriellesen céramique

Présentation du produit
Le BBPXMS-DC est un actionneur piezoélectrique empilé de type disque multilayer conçu pour générer un micromouvement axial maîtrisé pour des applications industrielles de précision. Des chips céramiques multicouches sont empilés axialement et liés pour fournir une force de sortie élevée sur une course courte.

Construction et options

• Isolation latérale en céramique et enveloppe en ruban Kapton® ; les fils standards mesurent environ 75 mm de longueur.
• Les capuchons d'extrémité en céramique sont disponibles en versions plates ou hémisphériques. Dimensions, tension d'entraînement et revêtement de surface peuvent être personnalisés sur demande.

Spécifications disponibles

• 200 V | Ø5,0 × 9,0 mm | 570 nF | 135 kHz | 11 µm | 780 N
• 200 V | Ø8,3 × 9,0 mm | 2200 nF | 355 kHz | 12 µm | 1800 N

Utilisation et choix

• Sélectionnez la configuration en tenant compte de la tension d'entraînement, du déplacement nominal, de la fréquence de fonctionnement et de la force requise.
• Le déplacement réel dépend de la tension appliquée, du préchargement, de la charge mécanique et du montage. Évitez les chocs, la flexion et les contraintes concentrées lors de l'assemblage.
• Pour le vide ou des environnements spécifiques, vérifiez la compatibilité des fils, du collage et de l'encapsulation ; des traitements spéciaux peuvent être nécessaires.
• Appliquez les charges axialement ; évitez les charges excentriques et les forces de cisaillement. Adaptez la géométrie du capuchon d'extrémité aux conditions de contact.

Caractéristiques / spécifications techniques

• Modèle : BBPXMS-DC
• Type de produit : Actionneur piezoélectrique empilé disque multilayer (micromouvement axial)
• Construction : Chips céramiques multicouches empilés axialement, collés à l'époxy
• Isolation : Isolation latérale en céramique, ruban Kapton®
• Fils standards : ~75 mm de longueur
• Capuchons d'extrémité : Plats ou hémisphériques
• Personnalisation : Dimensions, tension d'entraînement, revêtement de surface
• Configurations disponibles : 200 V ; Ø5,0 × 9,0 mm (570 nF, 135 kHz, 11 µm, 780 N) ; Ø8,3 × 9,0 mm (2200 nF, 355 kHz, 12 µm, 1800 N)
• Manutention : Appliquer les charges axialement ; éviter les charges excentriques et le cisaillement ; confirmer la compatibilité pour le vide ou environnements spéciaux
